ステンレスガラス用調整ヒンジ(枠取付タイプ) [OT-B494-SUS]

ステンレスガラス用調整ヒンジ(枠取付タイプ) [OT-B494-SUS]

販売価格: 19,690円(税込)

オプションにより価格が変わる場合もあります。

仕上:
数量:

商品詳細

OT-B494-SUSOT-B494-SUSOT-B494-SUS

ステンレス製で耐蝕性に優れているガラス扉用蝶番です。
ドアが25°時に自動で閉まります。


OT-B494-SUS鏡面研磨(MST)/ヘアーライン仕上(HLST)/マットブラック仕上(MB)

【商品特徴】
・ガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時に自動で閉まります
OT-B494-SUS

OT-B494-SUS
「OT-B490-SUSページはこちら」



OT-B494-SUS

OT-B494-SUS付属部品表

【価格表】
品番
OT-B494-SUS
MST
OT-B494-SUS
HLST
OT-B494-SUS
MB
材 質
ステンレス鋼(SUS-304)
仕上
鏡面研磨
(MST)
ヘアーライン仕上
(HLST)
マットブラック仕上
(MB)
ガラス厚(mm)
8~10 mm
対応ガラス
サイズ
(ワイド)
※使用頻度に
より異なります
~800 mm
自重
590g
許容荷重
※蝶番2個使用時
40kg
数量
1ヶ
価格(税別)
17,900円
17,900円
23,900円

先頭に戻る


【注意事項】
・片開き扉推奨製品です。
・扉を全開した時に、90°以上開けないように別途戸当り等をご使用下さい。

【補足説明】
・付属部品:六角レンチ(大小)×各1本、取付用M5皿小ネジ× 3本
・取り付けについては、商品に付いている取付説明書をご参照下さい。

【仕様】
材質:
ステンレス鋼(SUS-304)

仕上げ:
鏡面研磨(MST)

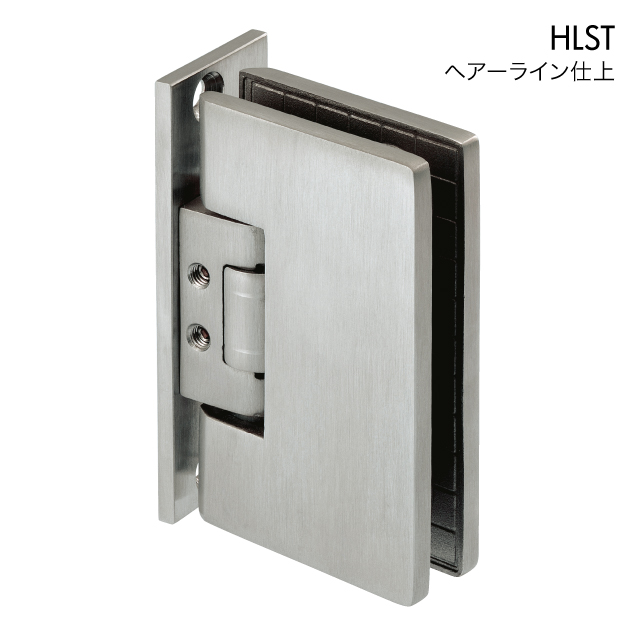

ヘアーライン仕上(HLST)

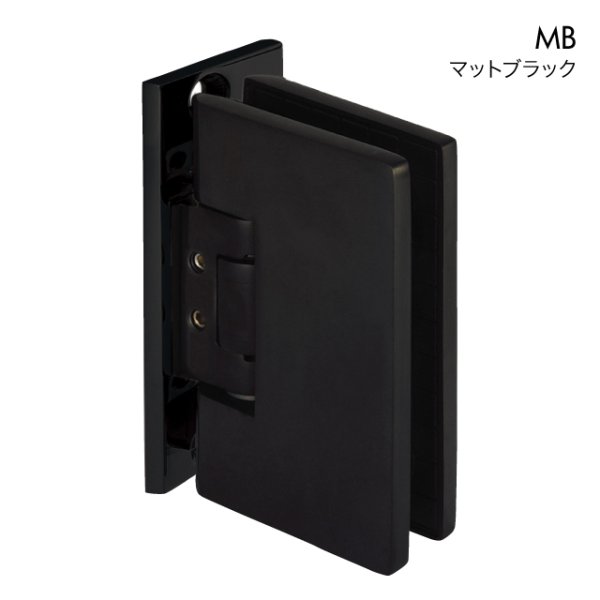

マットブラック仕上(MB)

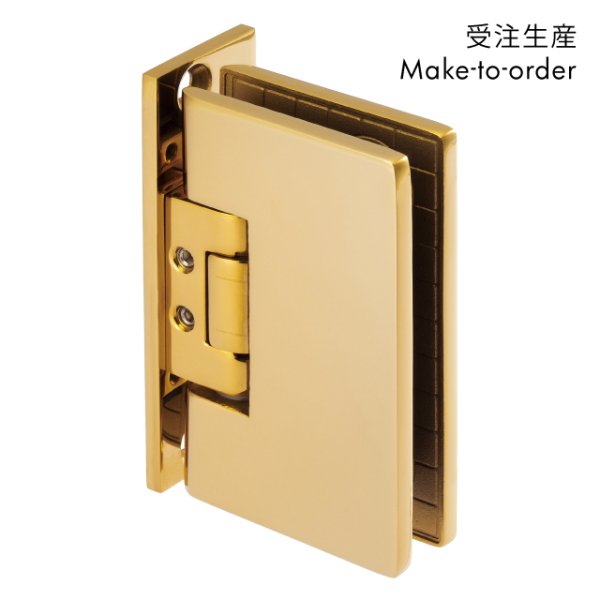

ゴールド(GL)※受注生産

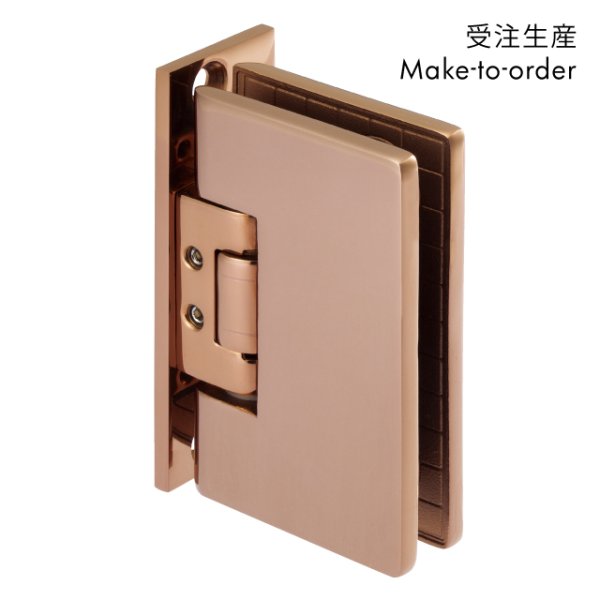

カッパー(CP)※受注生産

【寸法】
OT-B494-SUS図面寸法

先頭に戻る




【取付け手順】
OT-B494-SUS枠への取付け

OT-B494-SUSガラス扉の取付け

OT-B494-SUSアブソーバーの取付け
※構造上、ガラス扉の開閉時に多少の音が鳴りますが品質上問題はありません。
ご了承下さい。


OT-B494-SUS戸先調整方法

OT-B494-SUS戸先調整方法

OT-B494-SUS戸先調整方法

OT-B494-SUS取り付け時の注意事項

先頭に戻る
