ステンレスガラス用調整ヒンジ/ガラス板取付タイプ [OT-B430-SUS]

ステンレスガラス用調整ヒンジ/ガラス板取付タイプ [OT-B430-SUS]

販売価格: 27,940(税込)

オプションにより価格が変わる場合もあります。

仕上:
数量:

商品詳細

戸先5度、調整機能付き【ガラス板取付】ヒンジ。

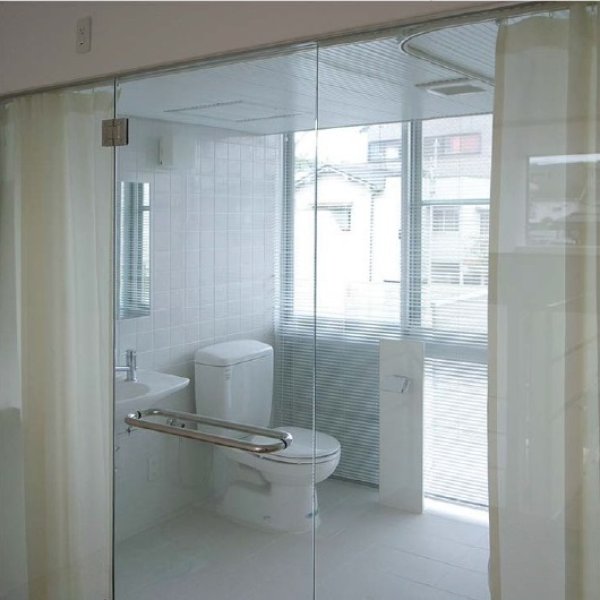

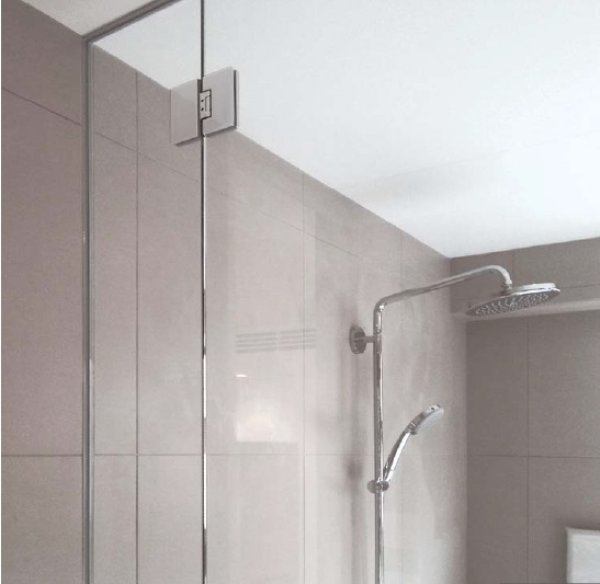

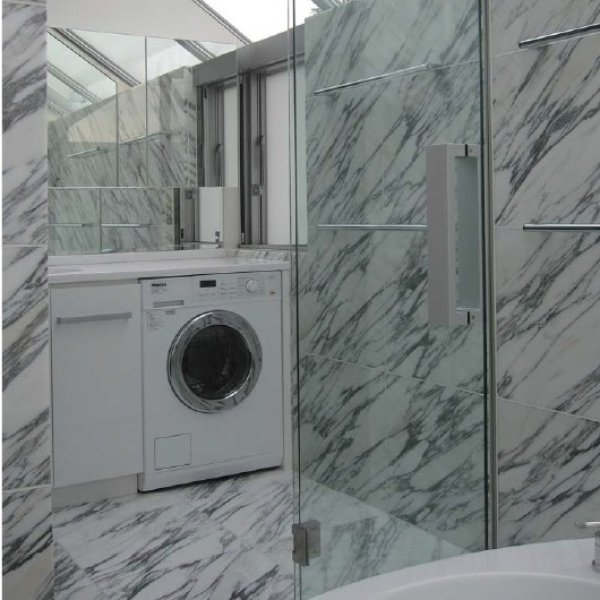

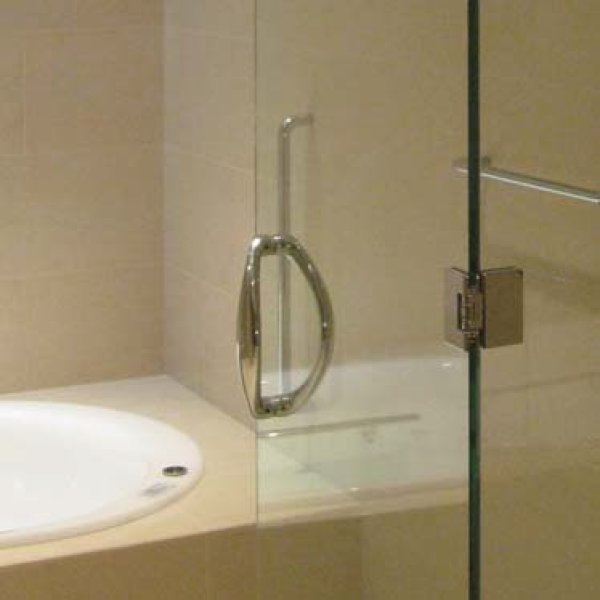

浴室・シャワーブースドアなど、水廻りでご使用いただけます


OT-B430-SUS鏡面仕上/

製品特長
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・扉が25°時に自動で閉まります。

材質
ステンレス鋼(SUS-304)

仕上げ
鏡面仕上(MST)

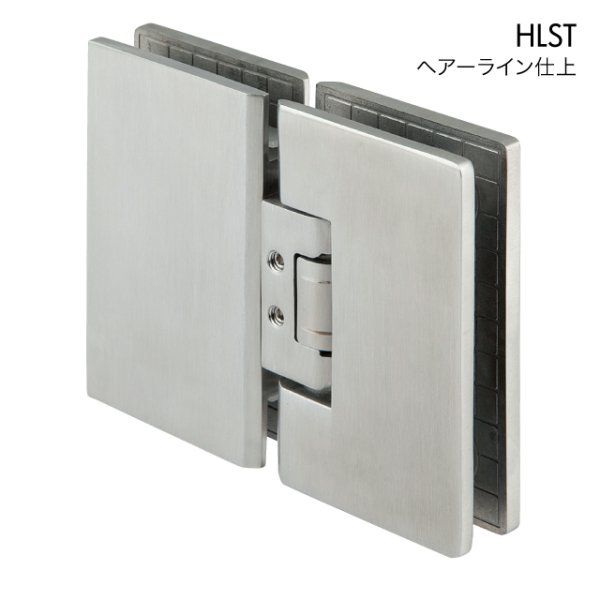

ヘアーライン仕上(HLST)

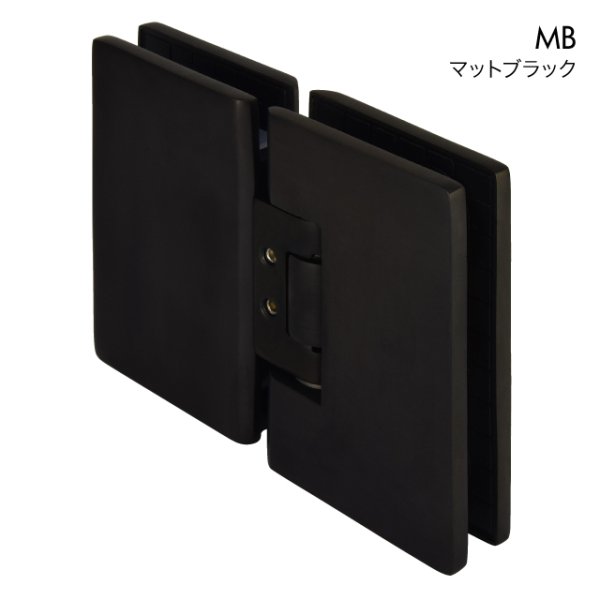

マットブラック仕上(MB)

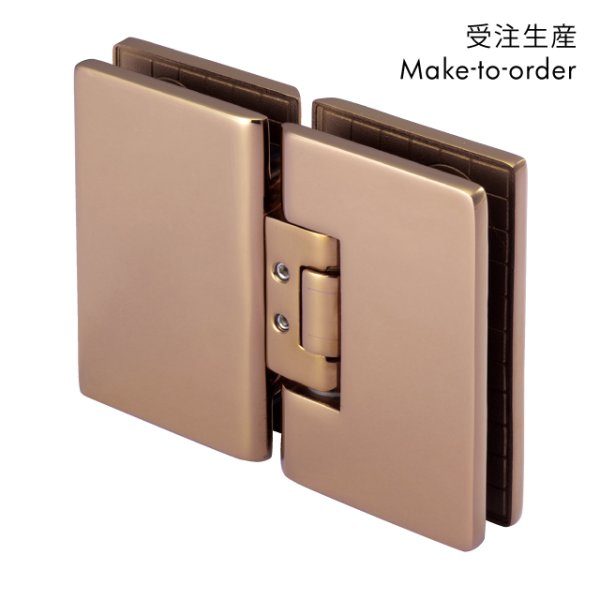

カッパー仕上(CP)※受注生産

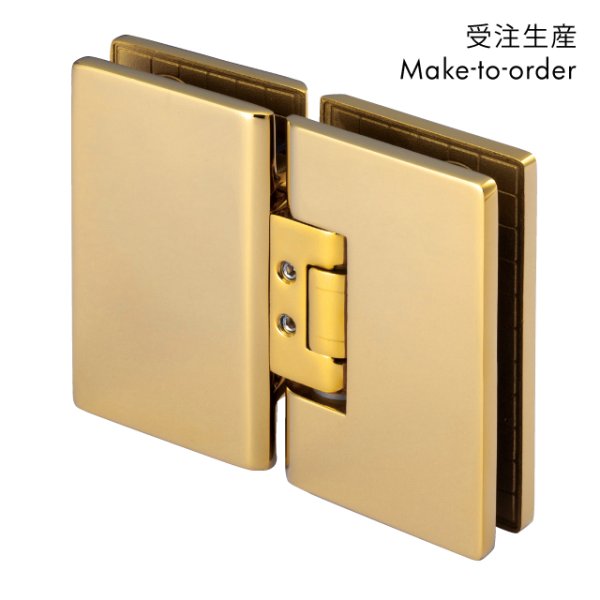

ゴールド仕上(GL)※受注生産
※は受注生産品です、発注数量はお問い合わせください。

対応ガラス厚
8∼10mm

許容荷重
40kg(蝶番2 個使用時)

対応ガラス扉幅
800mmまで(使用条件により異なります)

注意事項
◇片開き推奨製品です。
◇扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。
◇空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
◇戸先調整ビス(六角ビス)が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。

補足説明
付属:
パッキン(1mm厚/2mm厚)各4個
側面パッキン2個
六角レンチ(大小)各1本


【価格(1個当たり)】
鏡面仕上
25,400円(税別、送料無料

マットブラック
35,300円(税別、送料無料
OT-B430-SUSステンレス製・片開き扉の90°"

付属部品表

戸先位置各5°調整機能、ドア25°時に自閉


ガラス吊り込み時、六角レンチで各5°の戸先調整


【寸法図】
寸法図

寸法図

取付図、おさまり図(片開き)

先頭に戻る


取付け手順1
取付け手順・戸先調整方法

取付け時の注意時刻
