ステンレスガラス用調整ヒンジ/90°隣接ガラス板取付タイプ [OT-B460-SUS]

ステンレスガラス用調整ヒンジ/90°隣接ガラス板取付タイプ [OT-B460-SUS]

販売価格: 24,090円(税込)

数量:

商品詳細

戸先5度、調整機能付き【90°隣接ガラス板取付】ヒンジ。

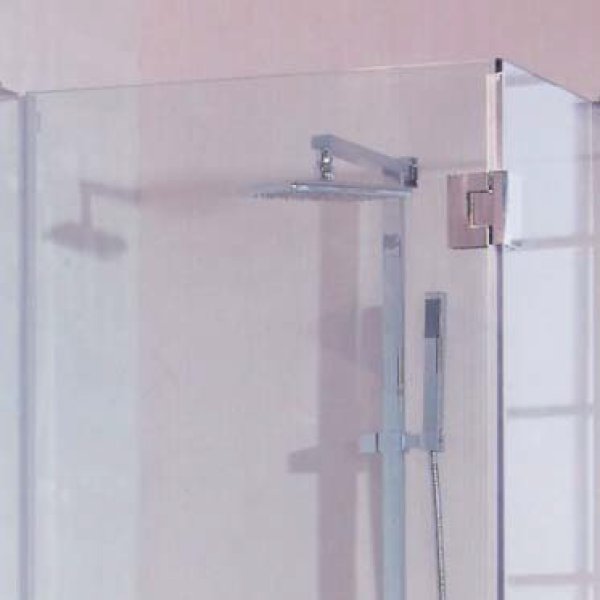

浴室・シャワーブースドアなど、水廻りでご使用いただけます


鏡面仕上(MST)ヘアーライン(HLST)※受注生産、対応ガラス厚:8〜10 mm

製品特長
・ガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時に自動で閉まります。
・その他、仕上げのご要望は別途ご相談下さい。
・対応ガラス扉幅:W800mmまで

材質
ステンレス鋼(SUS-304)

仕上げ
鏡面仕上(MST)

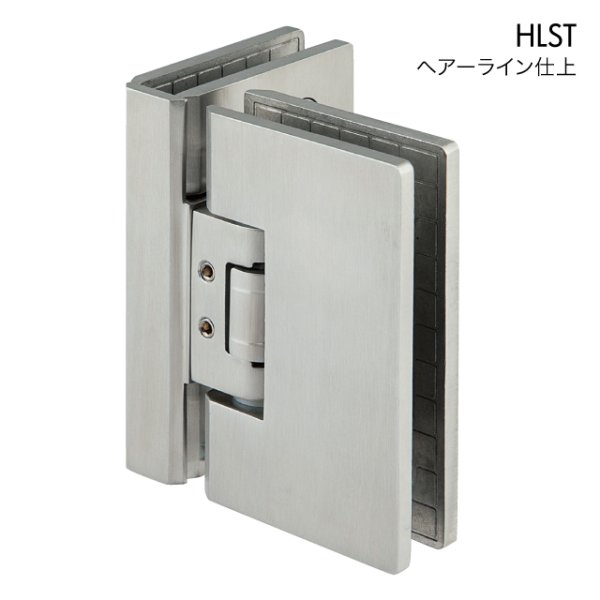

ヘアーライン(HLST)※受注生産

許容荷重
40kg※蝶番2個使用時

対応ガラス厚
8~10 mm

対応ガラス厚
~800 mm
※使用頻度により異なります

製品自重
1014g

注意事項
・扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。
・片開き扉推奨製品です。
・空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
・ヘアーライン(HLST)は受注生産品です。採用の際にはお問い合わせ下さい。


補足説明
・付属部品:
 パッキン(1mm厚)×4枚、パッキン(2mm厚)×4枚、
 側面パッキン×2枚、六角レンチ(大小)×各1本
・取り付けについては、商品に付いている取付説明書をご参照下さい。

【価格(1個当たり)】
21,900円(税別、送料無料

片開き扉用(【手前開き】か【奥開き】か、どちらかの仕様でご使用下さい。)

付属部品表

戸先の位置合わせ(扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。35°時の自閉機能付き。)


戸先各5°調整機能(六角レンチでヒンジの止ネジを回す事で、戸先角度が片側に最大約5°の調整が出来ます。)


【寸法図】


取付図、おさまり図

先頭に戻る


取付け手順
取付け手順

先頭に戻る


戸先の調整方法
戸先の調整方法

取付け時の注意事項

先頭に戻る
