ステンレスガラス用調整グラビティーヒンジ(左勝手・右勝手) [OT-B340N-SUS-MST]

ステンレスガラス用調整グラビティーヒンジ(左勝手・右勝手) [OT-B340N-SUS-MST]

販売価格: 21,560円(税込)

勝手:
数量:

商品詳細

80°以上で開放状態【グラビティ】ヒンジ。

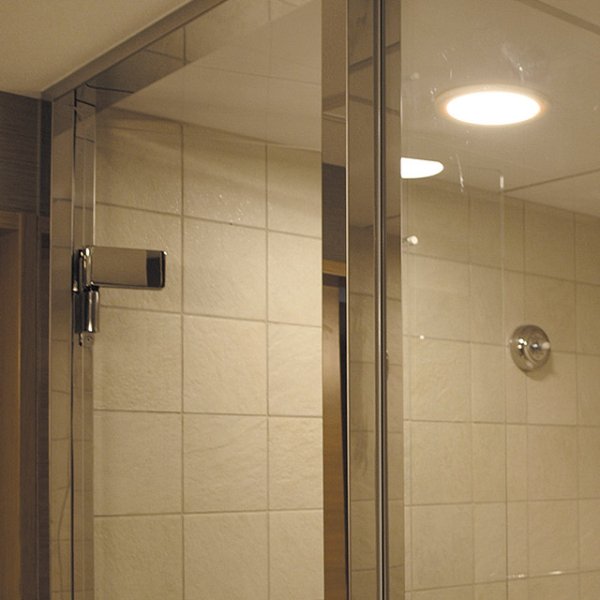

浴室・シャワーブースドアなど、水廻りでご使用いただけます

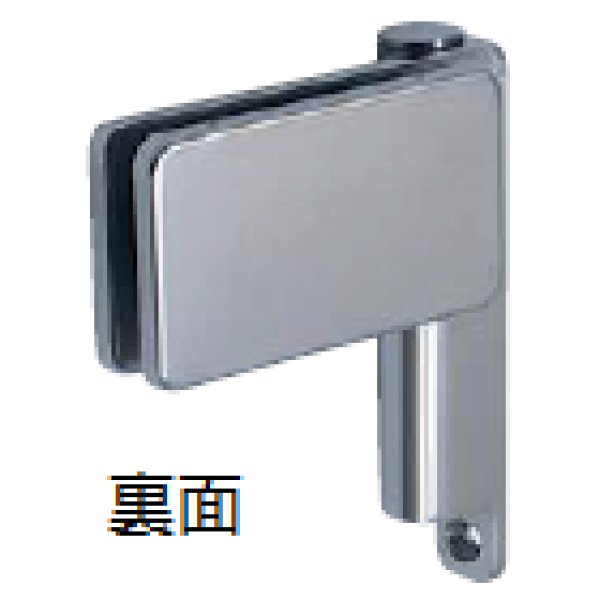

ステンレスガラス用調整グラビティーヒンジ(左勝手・右勝手)裏面 ビス隠しカバー付

製品特長
・自重で扉が閉まる自閉タイプのガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・80°以上扉を開くと開放状態になります。
・扉を吊り込んだまま、上下に扉の位置を調整する事ができます。
・自閉速度の速い/遅いを選択できます。
・その他、仕上げのご要望は別途ご相談下さい。
・対応ガラス扉幅:W700mmまで

注意事項

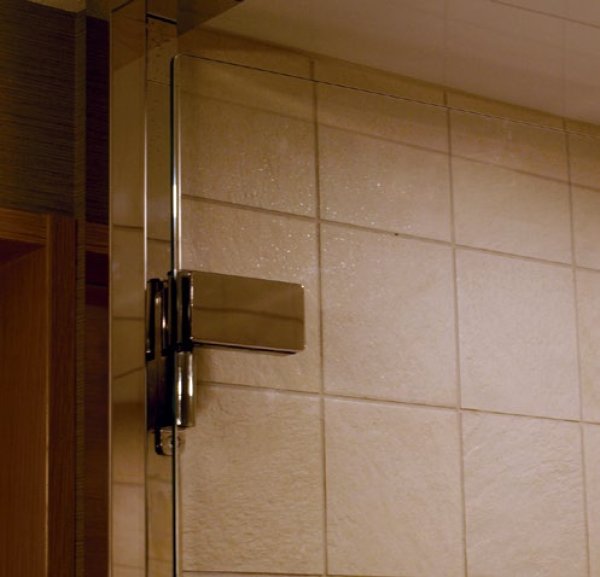

・左右勝手があります。注文時に右勝手、左勝手をご指定下さい。
・空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
・自閉速度が速い/遅いの選択でせり上がり高さ調整範囲が異なります。

【価格(1個当たり)】
19,600円(税別、送料無料

材質
ステンレス鋼(SUS-304)

仕上げ
鏡面仕上(MST)

許容荷重
35kg(蝶番2 個使用時)

対応ガラス厚
8~12mm

対応ガラス扉幅
700mmまで(使用条件により異なります)

自閉機能・80°以上開放機能

補足説明
・使用速度の寸法をご参照下さい。
・付属部品:パッキン(1mm厚)×2枚、六角レンチ×(ヒンジ2 個に1本)、取付用M5皿小ネジ×3本
・皿頭タッピングネジがご入用の際はお問い合わせ下さい。(別売)
・取り付けについては、商品に付いている取付説明書をご参照下さい。

付属部品表

扉位置の調整

自閉速度の選択


【寸法図】
alt=

alt=

先頭に戻る



alt=

【取付方法】
取付方法

【速度選択】
取付方法

【上下位置調整】
取付方法

取付け時の注意事項
