ホーム | ガラスドア関連商品 > 蝶番(丁番、ヒンジ)ステンレス重量ガラス用調整ヒンジ(壁取付タイプ・ソフトアブソーバー付)
商品詳細

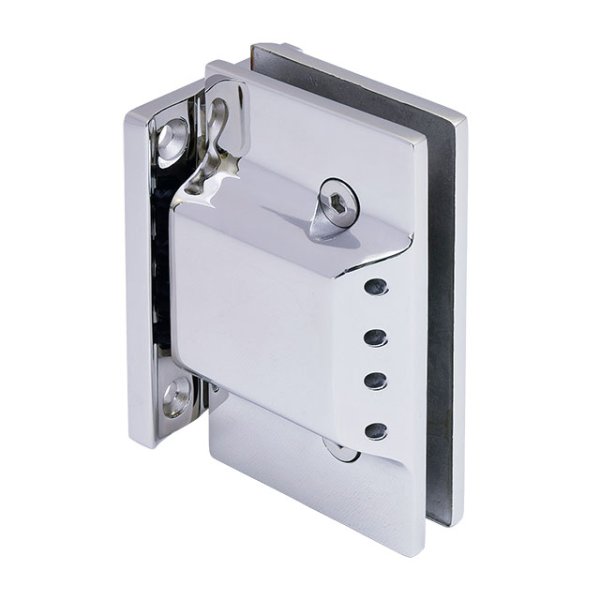

ステンレス重量ガラス用調整ヒンジ(壁取付タイプ・ソフトアブソーバー付)[OT-B456-SUS]

販売価格: 38,060円 (税込)
数量:

ステンレス製で耐蝕性に優れているガラス扉用蝶番です。
ソフトアブソーバーの反力でゆっくり閉まります。

【特長】
・ガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・扉が閉まる際、ソフトアブソーバーの反力でゆっくり閉まります。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが35°時に自動で閉まります。

【注意事項】
・片開き扉専用製品です。
・扉を全開した時に、90°以上開けないように別途戸当り等をご使用下さい。
・ソフトアブソーバーに直接水分がかからないようにして下さい。

【価格(1個当たり)】
34,600円(税別、送料無料

【補足説明】
・付属部品:パッキン(1mm厚)×2個、側面パッキン×1個、
 取付用皿ネジ(M5/L=12)×4個、六角レンチ(大小 2 種類)、ソフトアブソーバー×4個
・ソフトアブソーバーが強い場合は、ソフトアブソーバーの数を減らして調整して下さい。
・皿頭タッピングネジがご入用の際は、別途お問い合わせ下さい。


OT-B456-SUS自重1021g・許容荷重60kg・(蝶番2個使用時)対応ガラス厚10〜12mm

【材質】
ステンレス鋼(SUS-304)

【仕上げ】
MST(鏡面)

先頭に戻る



OT-B456-SUSドアが35°時に自動で閉まります

【寸法】

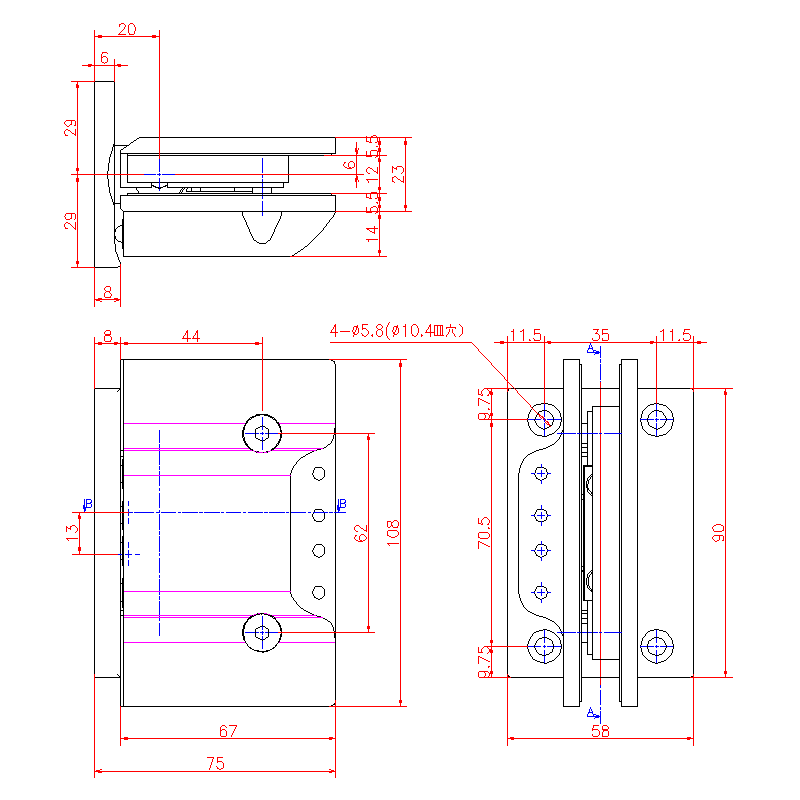

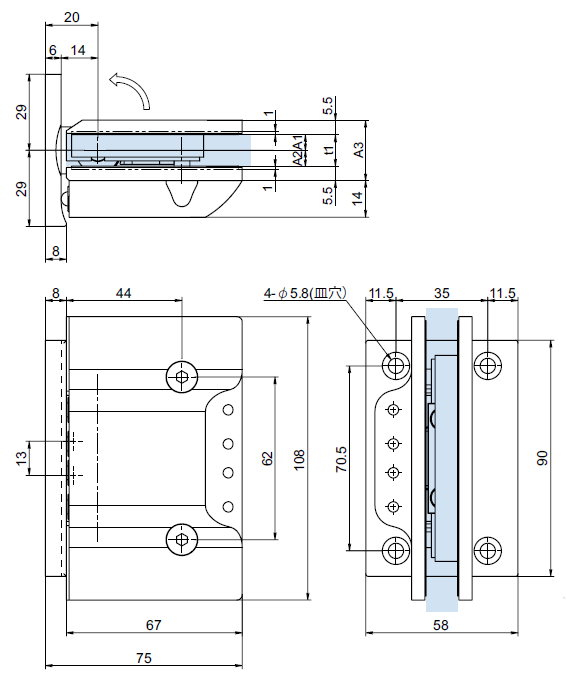

OT-B456-SUS図面寸法

OT-B456-SUS図面寸法

【寸法表】

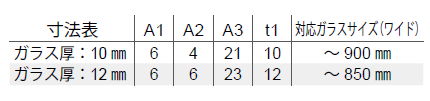

OT-B456-SUS寸法表

先頭に戻る


【取付け説明】

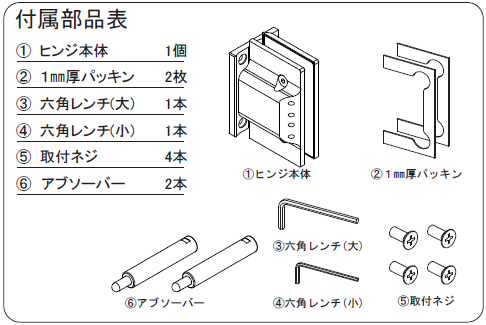

OT-B456-SUS付属部品表

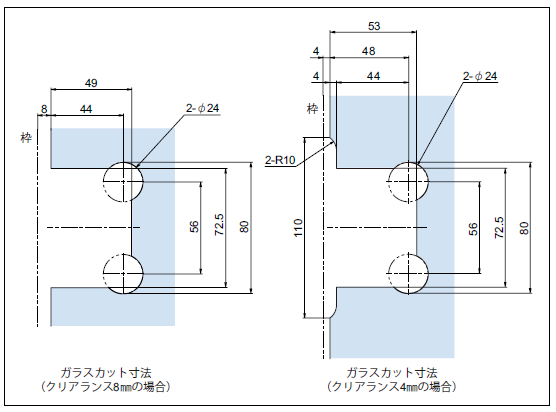

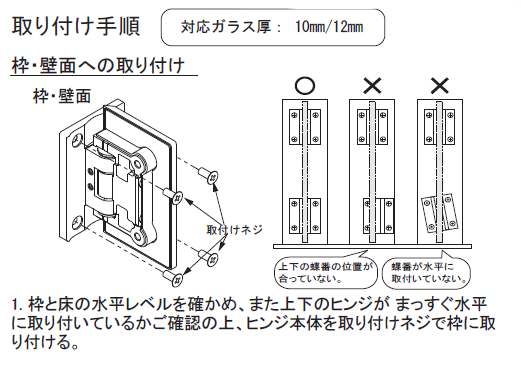

OT-B456-SUS枠・壁面へ取付け

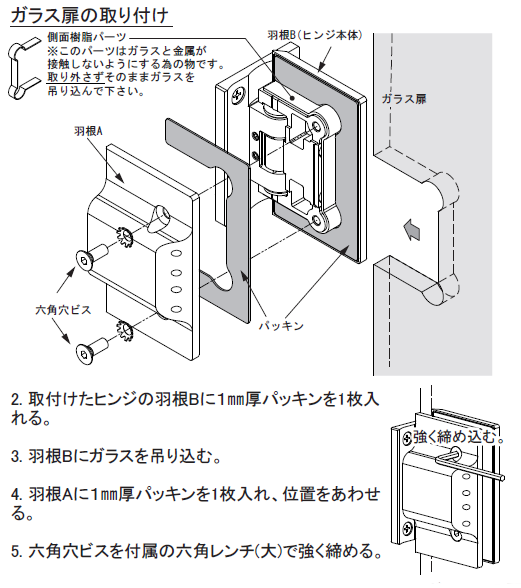

OT-B456-SUSガラス扉の取付け

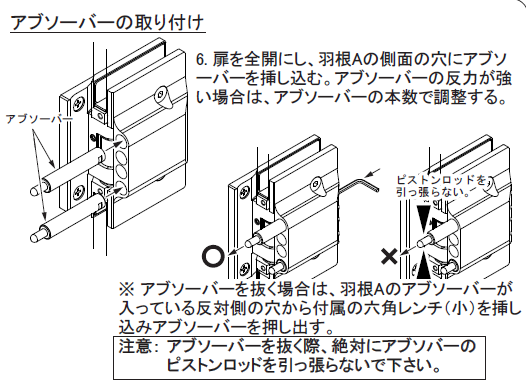

OT-B456-SUSアブソーバーの取付け

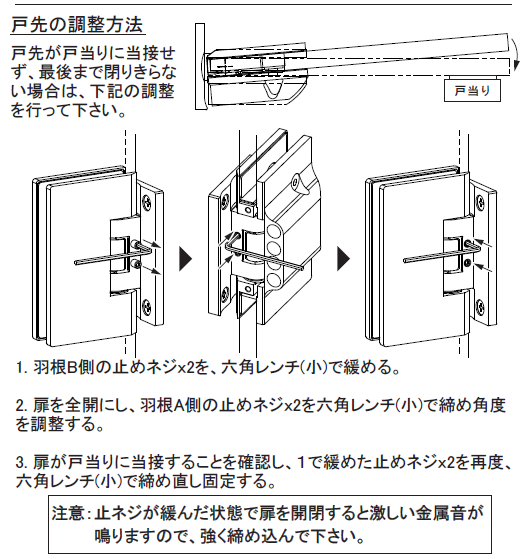

OT-B456-SUS戸先の調整方法

※構造上、ガラス扉の開閉時に多少の音が鳴りますが品質上問題はありません。
ご了承下さい。


OT-B456-SUS取り付け時の注意事項

先頭に戻る

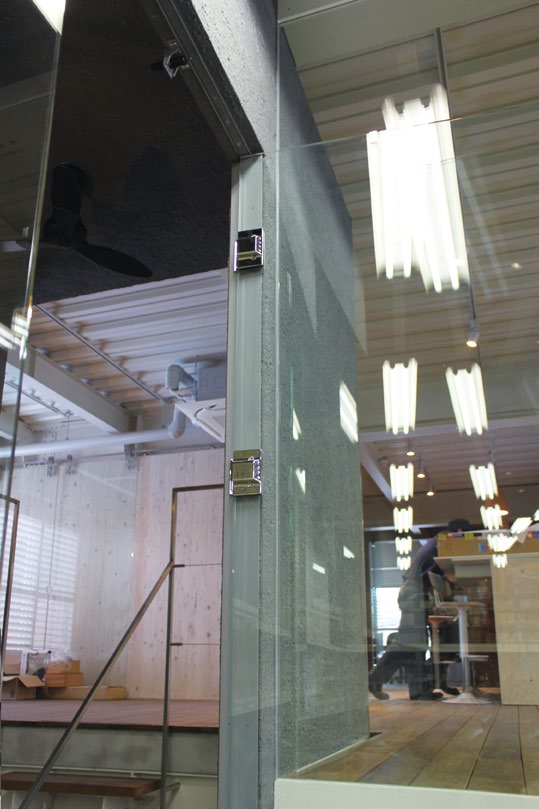

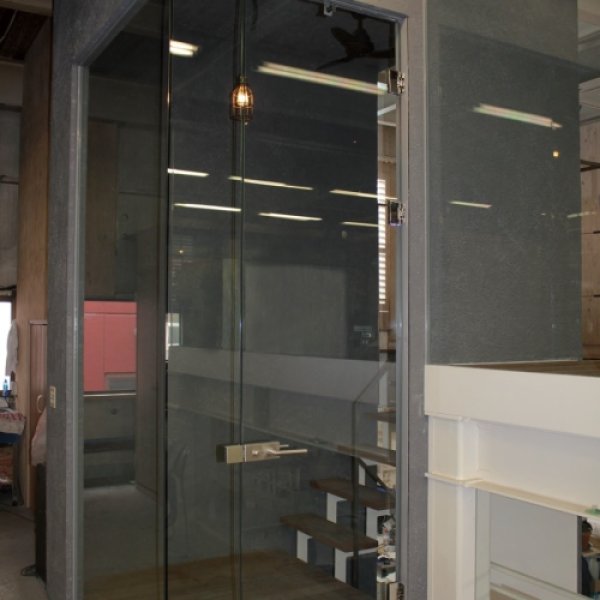

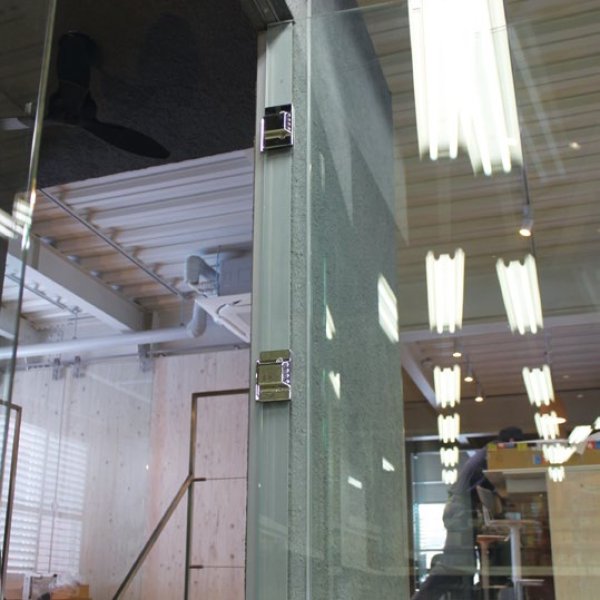

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
図面
