商品詳細

ステンレス戸当り(マグネットタイプ・非常開放装置付)[OT-B170-SUS]

販売価格: 13,860円 (税込)
数量:

mark_NEWmark_PATPmark_SUS



非常時開放可能! ガラス扉用戸当りです。
ステンレス製で、耐蝕性に優れています。


商品特徴
・ガラス扉用戸当りです。
・マグネットの吸着力でガラス開閉時のバウンドを軽減し、ガラス扉を簡易保持します。
・非常時、本体を簡単に取り外し、扉を開放させることができます。
・ステンレス製で、耐蝕性に優れています。

材質:
ステンレス鋼(SUS-304)+ シリコンゴム+ ネオジム磁石

仕上げ:
MST(鏡面)
MB(マットブラック)※受注生産
CP(カッパー)※受注生産
GL(ゴールド)※受注生産
※受注生産 その他仕上げのご要望は別途ご相談下さい。

製品自重:
127g

OT-B170-SUSステンレス戸当り(マグネットタイプ・非常開放装置付)

【価格(1個当たり)】
12,600円(税別、送料無料

操作説明:
・後部のスリットをコイン等で90°回し、ロック解除後、本体をスライドさせて取り外して下さい。

注意事項:
・上部付けの製品です。下部付け、側面付けには使用しないで下さい。
・ガラス扉上部と上枠のチリ寸法を10mm 開けて下さい。

補足説明:
・取付ネジは付属していません。別途ご用意して下さい。
・推奨ネジ:M4皿小ネジ

・天井(上枠)とガラス扉の開口部が広く、戸当たりが届かないという場合は、別途ご相談下さい。
・ガラス板への取り付けをご検討の方は、別途ご相談下さい。

・受金具(OT-B090-SUS用受金具)は別売りです。

・非常開放の可能なガラスヒンジ:OT-B430-SUSOT-B450-SUSOT-B455-SUS
OT-B460-SUSOT-B490-SUS

先頭に戻る



浴室でのトラブル時に


OT-B170-SUS 操作方法


寸法図
OT-B170-SUS図面

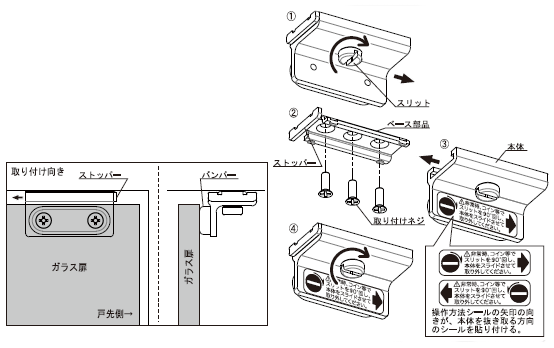

取り付け方法
①スリットを90°回転させロックを解除し、ベース部品をスライドさせ取り外す。
②ベース部品を天井(上枠)に取り付けネジで、取け付ける。
(戸先側にストッパーが向くようにする。)
③扉側にバンパーが向く方向で本体ベース部品に戻す。
④スリットを90°回転させ、ロックをかける。

OT-B170取付け方法
(クリックで拡大します)

先頭に戻る


「戸当り」トップへ

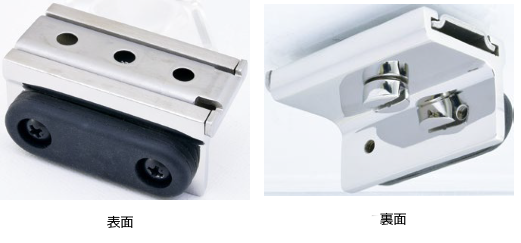

他の写真
(画像をクリックすると大きく見られます)
表面
(画像をクリックすると大きく見られます)
裏面
(画像をクリックすると大きく見られます)
図面
