ステンレスガラス用グラビティーヒンジ(左勝手・右勝手) [OT-B440-SUS]

ステンレスガラス用グラビティーヒンジ(左勝手・右勝手) [OT-B440-SUS]

販売価格: 20,130円(税込)

オプションにより価格が変わる場合もあります。

勝手:
仕上げ:
数量:

商品詳細

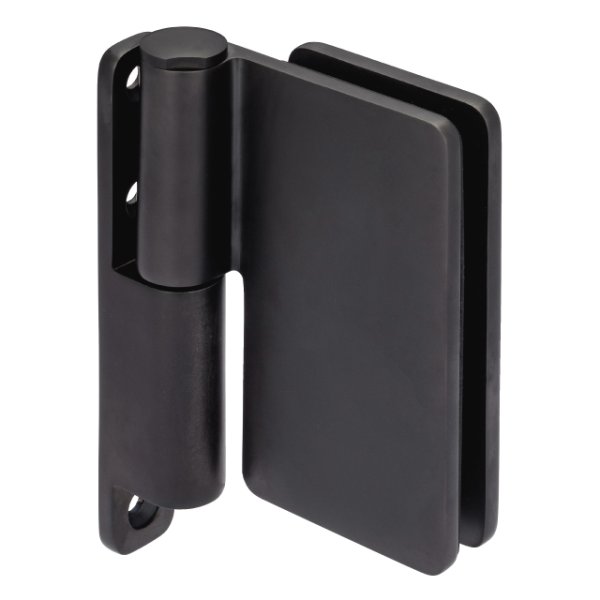

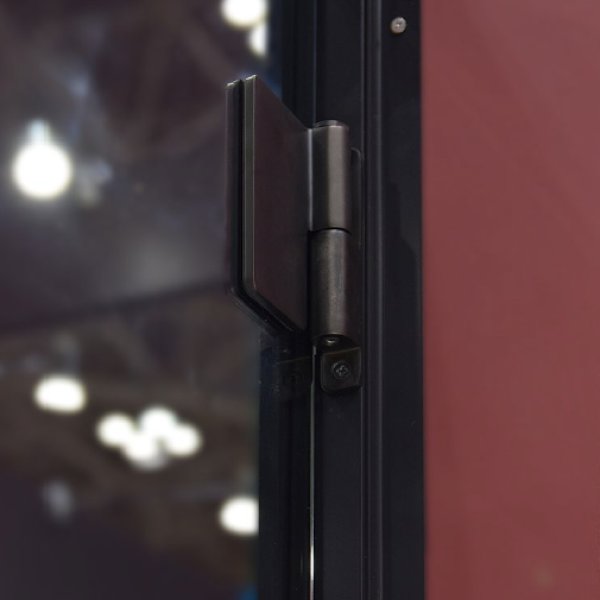

自重で扉が閉まる自閉タイプ【グラビティ】ヒンジ。
浴室・シャワーブースドアなど、水廻りでご使用いただけます


製品特長
・自重で扉が閉まる自閉タイプのガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・80°以上扉を開くと開放状態になります。
・扉を吊り込んだまま、上下に扉の位置を調整する事ができます。
・対応ガラス扉幅:W800mmまで

材質
・ステンレス鋼(SUS-304)

仕上げ
・鏡面仕上げ(MST)/マットブラック(MB)

対応ガラス厚
・8~12mm

自重
・922g

許容荷重
※蝶番2個 使用時 40kg

対応ガラス サイズ(ワイド)
・~800mm
※使用頻度に より異なります

付属部品
パッキン(1mm 厚)×2
皿小ネジ(取付用 M5)×3
六角レンチ(ヒンジ2 個に1本)

注意事項
左右勝手があります。注文時に右勝手、左勝手をご指定下さい。
・片開き扉推奨品。空調や取り付け位置等の条件によって扉の閉まる位置にズレが生じる場合がございます。ご注意下さい。

補足説明
・付属部品:六角レンチ×1本、取付用M5皿小ネジ×3本
・取り付けについては、商品に付いている取付説明書をご参照下さい。

【価格(1個当たり)】(税別、送料無料
MST(鏡面):18,300円
MB(マットブラック):28,000円


OT-B440詳細

OT-B440OT-B440自重で扉が閉まる自閉タイプ/80°以上扉を開くと開放状態になります

OT-B440詳細

先頭に戻る



【寸法図】
OT-B440図面
OT-B440寸法表

OT-B440図面

先頭に戻る


OT-B440取付図.おさまり図(片開き)

OT-B440付属部品表

OT-B440取り付け手順

OT-B440取り付け手順

OT-B440上下位置調整
OT-B440上下位置調整

OT-B440取り付け時の注意事項

先頭に戻る
