・浴室・シャワーブースのドアなど、水廻りでご使用いただける丁番(ヒンジ)です。 ・扉の自動閉止機能は、約15°から働きます。

お気軽にお問合せください。


ホーム | ガラスドア関連商品 > 蝶番(丁番、ヒンジ)ソフトクロージング機構付ガラスドア用自由丁番 M8011型 壁取付タイプ 2個セット
商品詳細

ソフトクロージング機構付ガラスドア用自由丁番 M8011型 壁取付タイプ 2個セット[M8011]

販売価格: 101,200円~125,400円 (税込)
オプションにより価格が変わる場合もあります。
表面仕上:
数量:

ソフトクロージング機構付
ガラスドア用自由丁番 壁取付タイプ


ソフトクロージング機構付ガラスドア用自由丁番 M8011型

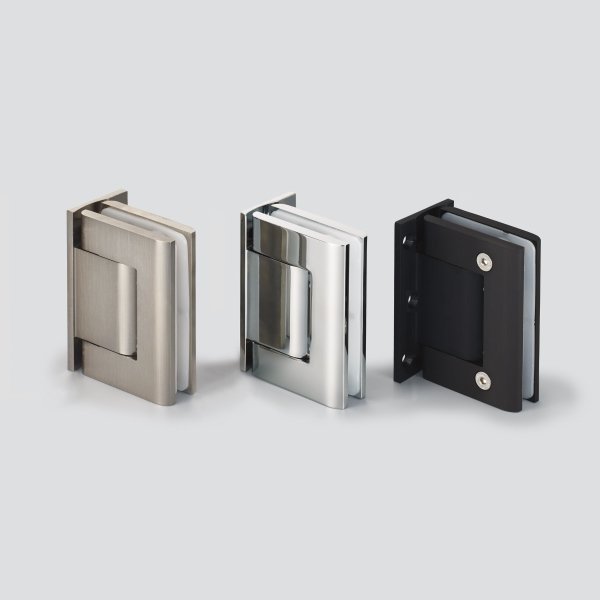

品番M8011-14M8011-13M8011-05
仕上クロムめっきサテンステンレス調黒アルマイト処理
サテン仕上
材料
アルミニウム合金
扉幅
700 〜 1000
ガラス厚(mm)
8、10、12、13.5
扉質量
100kg 以下/ 2ヶ
質量
690g
1箱
2 ヶ
価格(税別)
106,000円
114,000円
92,000円


■特長
●ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。
●ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。
●約90°で扉を簡易保持します。
●シャワーブースなどの水回りでもご使用いただけます。
●ゼロポジション(閉止位置)調整機能付も対応可能です。
詳細はお問い合わせください。

■仕 様
使用温度:-10℃〜 50℃

■注 意
●丁番は約90°まで開きますが、この位置で扉は止まりません。
  これ以上開 かないように別途戸当りを設けてください。
●取付ねじはお客様にてご用意ください。
●強制的に扉を開閉した場合、ソフトクロージング機構の構造上、金属音が発生します。

■付属品
●ねじキャップ
●戸先角度調整用プレート(2枚入り)


■戸先角度調整用プレート取付位置


■丁番取付位置、隙間寸法


■可動範囲


■寸法


■ガラス加工図


ガラス厚と扉高さ

■ガラス厚と扉高さ


■取付ねじ(別売品)
※取付ねじの詳細こちら




輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。
念のため、現品にてご確認ください。
