欄間・サイドパネル用ピボット金具 落下防止機能付 施工がスピーディーに行えます。

お気軽にお問合せください。


ホーム | ガラスドア関連商品 > 蝶番(丁番、ヒンジ)欄間・サイドパネル用ピボット金具(落下防止機能付)
商品詳細

欄間・サイドパネル用ピボット金具(落下防止機能付)[M1051]

販売価格: 30,240円 (税込)
表面仕上:
数量:

落下防止機能付 欄間・サイドパネル用ピボット金具


【特 長】
●欄間ガラスと壁に取り付けて、上部コーナー金具M100E21型
 組み合わせて使用します。
●落下防止機能付のため、万が一ガラスが破損した場合に、
 上部コーナー金具の脱落を防げます。

写真M1051
※写真は現品と形状が一部異なります。詳細は図面にてご確認ください。

【別売品】
上部コーナー金具M100E21型

【注 意】
●※印寸法は60mmにして使用してください。
●下部コーナー金具と軸心位置を合わせて施工してください。
●欄間ガラスは躯体(下地)から吊り、充分な強度を確保してください。
●シャワーブースなどの水回りでは使用できません。

【価格 (税別)
品番M1051-14-10M1051-14-12M1051-31-10M1051-31-12
本体材料
アルミニウム合金
カバー材材料
ステンレス鋼
カバー材仕上
鏡面仕上
サテン仕上
ガラス厚
10mm
12mm
10mm
12mm
1箱
1
1
1
1
価格(税別)
28,000円
28,000円
28,000円
28,000円


【寸法】
写真M1051

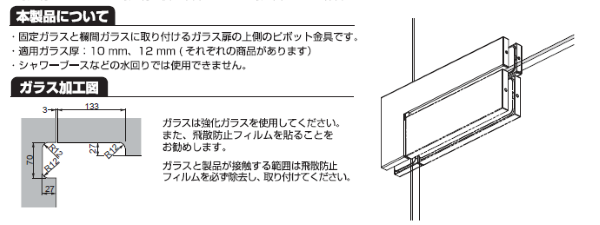

【ガラス加工図】
写真M1051

先頭に戻る


写真MM1051

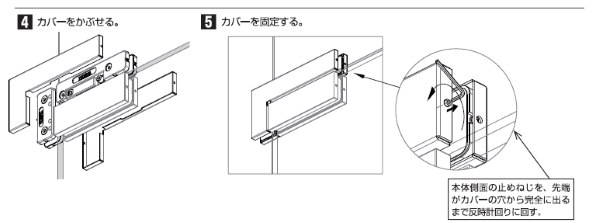

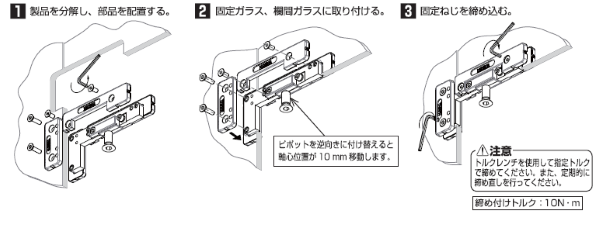

写真M1051p
写真M1051p

※製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。
 念のため、現品にてご確認ください。

先頭に戻る

他の写真
(画像をクリックすると大きく見られます)

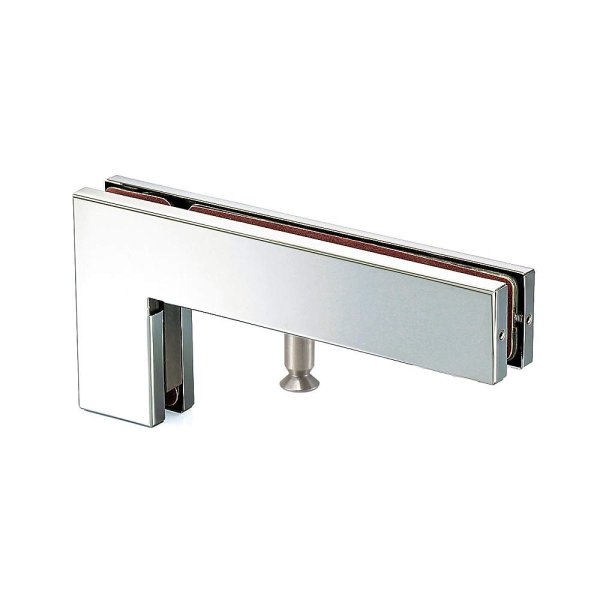

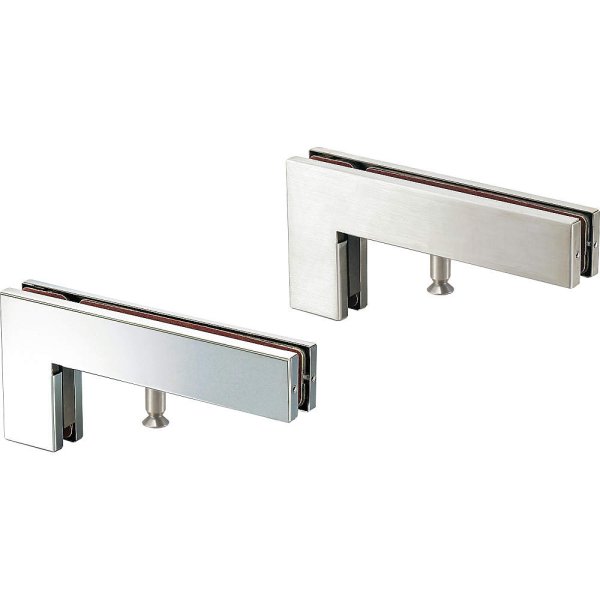

鏡面仕上/サテン仕上
(画像をクリックすると大きく見られます)
上部コーナー金具M100E21型
