フレームレスの大型ガラスドア 下部コーナー金具のソフトクロージング機構により、扉は約80°開いた所から0°にかけてゆっくりと閉まります。

お気軽にお問合せください。


ホーム | ガラスドア(フレームレス) > 開き戸M10シリーズ
商品詳細

M10シリーズ[M10series]

販売価格: 1,533,600円 (税込)
オープン価格
数量:

ソフトクロージング機構付スイングドア
M10シリーズ ダイジェスト

■特 長
●フレームレスの大型ガラスドア用コーナー金具です。
●デザイン違いの新製品が新しく加わりました。右ページをご覧ください。
●下部コーナー金具のソフトクロージング機構により、扉は約80°開いた所から0°にかけてゆっくりと閉まります。
  ゼロポジション調節機構付(±1.5°)
●閉じ速度調整機能付きです。
●100万回の開閉テストをクリアしています。
●使用温度:-10℃〜50℃

■注 意
●シャワーブースなどの水回りではご使用できません。
●扉サイズは扉質量を優先して決めてください。
●アンカー用ドリル(径10mm)およびコアドリル(径25mm)を、お客様にて別途ご用意ください。
●コーナー金具は90°以上開きますが、この位置で扉は止まりません。
  これ以上開かないように戸当りを別途設けてください。

■見積り内容参考図

No. 品名・仕様数量単価金額
1 M100E0  (下部コーナー金具)4¥82,700¥330,800
2 M100E20-13  (上部コーナー金具)4¥24,800¥99,200
3 M100E40-13  (欄間・壁用ピボット金具)1¥30,300¥30,300
4 M1050-10  (欄間・サイドパネル用ピボット金具)3¥23,200¥69,600
5 M1060-10  (欄間・サイドパネル用戸当り)1¥18,700¥18,700
6 M1030-13-100  (ガラスドア用錠)
  M0130-13  (ストライクプレート)
3
3
¥27,800
¥620
¥83,400
¥1,860
7 強化ドアガラス TP10mm×W800mm×H1800mm(重量:36kg)
  強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
4¥60,400¥241,600
8 強化ドアガラス TP10mm×W800mm×H2400mm(重量:48kg)
  強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
2¥79,200¥158,400
9 強化ドアガラス TP10mm×W800mm×H600mm(重量:12kg)
  強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
2¥17,500¥35,000
10 強化ドアガラス TP10mm×W1600mm×H600mm(重量:24kg)
  強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
1¥35,000¥35,000
11 8060VA-300  SUS316製マット仕上げ L300mm  (ハンドル)4¥9,650¥38,600
12 57-3056-2500  アルマイトシルバ-  (U字プロファイル)4¥17,100¥68,400
13 57-3076-071  アルマイトシルバ-  (プロファイルカバー)2¥2,000¥4,000
14 57-3072-001  (防振プロファイル)8¥720¥5,760
15 ヒンジ、ハンドル用,、ガラス穴欠き加工代¥130,000¥130,000
16 納まり加工図(図面代)¥20,000¥20,000
17 梱包・運賃  軒先、車上渡し  東京23区内¥50,000¥50,000
18 端数値引き  \-620
    ※1枚開き戸+1枚固定ガラス仕様。
    ※梱包運賃、施工費は別途お見積り致します。
    ※納期は、受注(図面承認とご入金)後、約2週間です。
 \1,420,000
消費税別途納入時税率
※NET価格です。

【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。 折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp


PDFファイル/約115KB    エクセルファイル/約179KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。

先頭に戻る

【取付け方法(参考動画)】

■部品詳細

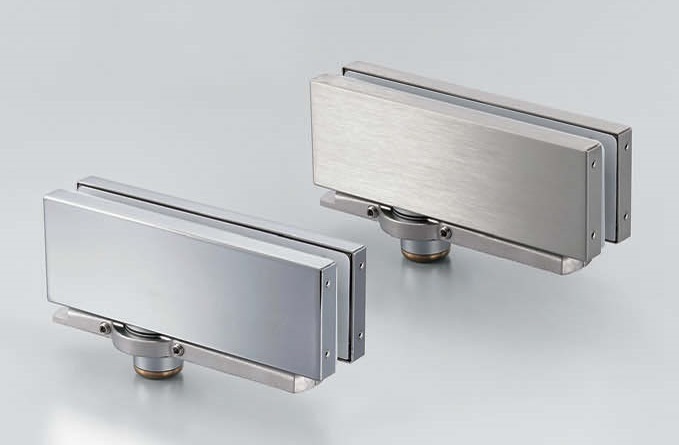

1.M100E0  (下部コーナー金具)
写真左 M100E0-14 :鏡面仕上
写真右 M100E0 :サテン仕上

M100E0 詳細は、こちら

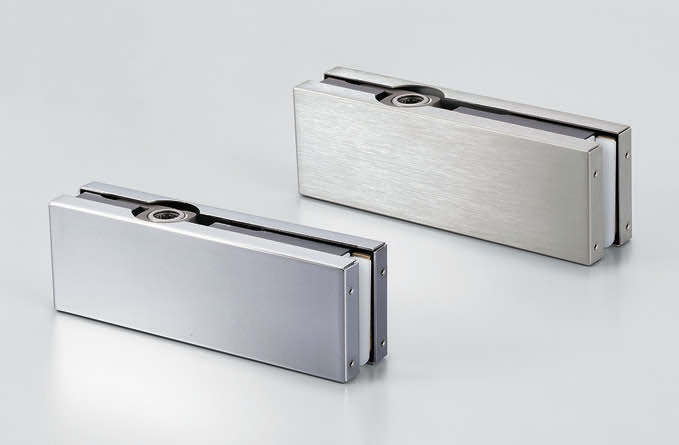

2.M100E20  (上部コーナー金具)
写真左 M100E20-14 :鏡面仕上
写真右 M100E20-13 :サテン仕上

M100E20 詳細は、こちら

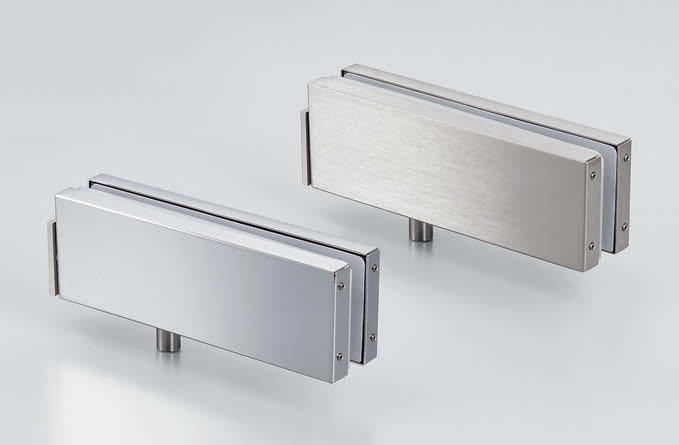

3.M100E40  (欄間・壁用ピボット金具)
写真左 M100E40-14 :鏡面仕上
写真右 M100E40-13 :サテン仕上

M100E40 詳細は、こちら
4.M1050-10  (欄間・サイドパネル用ピボット金具・吊元側))
写真左
M1050-14-10 :鏡面仕上 t10mm
M1050-14-12 :鏡面仕上 t12mm
写真右
M1050-10 :サテン仕上 t10mm
M1050-12 :サテン仕上 t12mm

M1050-10 詳細は、こちら
5.M1060-10  (欄間・サイドパネル用戸当り・戸元側)
写真左
M1060-14-10 :鏡面仕上 t10mm
M1060-14-12 :鏡面仕上 t12mm
写真右
M1060-10 :サテン仕上 t10mm
M1060-12 :サテン仕上 t12mm

M1060-10 詳細は、こちら
6.M1030-13-100  (ガラスドア用錠)
写真左
M1030-14-10B :鏡面仕上 t10mm 別番
M1030-14-12B :鏡面仕上 t12mm 別番
M1030-14-10D :鏡面仕上 t10mm 同番
M1030-14-12D :鏡面仕上 t12mm 同番
写真右
M1030-10B :サテン仕上 t10mm 別番
M1030-12B :サテン仕上 t12mm 別番
M1030-10D :サテン仕上 t10mm 同番
M1030-12D :サテン仕上 t12mm 同番

M1030-13-100 詳細は、こちら
11.8060VA  (ステンレス鋼(SUS316)製ドアハンドル 8060VA型)
8060VA-200 :200mm
8060VA-300 :300mm

8060VA 詳細は、こちら
12.57-3056-2500  (U字プロファイル・アルマイトシルバ-)
材料 :アルミ合金
仕上/色 :アルマイト処理
長さ :2500mm
13.57-3076-071  (プロファイルカバー・アルマイトシルバ-)
材料 :アルミ合金
仕上/色 :アルマイト処理
サイズ :1×20×30
14.57-3072-001   (防振プロファイル)
材料 :合成ゴム
仕上/色 :ブラック
サイズ :5×10×m

先頭に戻る

他の写真
(画像をクリックすると大きく見られます)
参考イメージ写真
(画像をクリックすると大きく見られます)
参考イメージ写真
(画像をクリックすると大きく見られます)
参考イメージ写真
