ガラスドア(開き戸) AF-25D

販売価格はお問い合わせください。

建築士やインテリアデザイナーさんも注目するガラスドアは、
機能性・デザイン性共に抜群です!
設置場所や用途に合わせて制作いたします!


ドアは、建具としての大型ドアでバリアフリータイプが中心です。
家具用の小扉(キッチンや収納扉など)も承ります。
クリアガラス、タペガラス、カラーガラス、和紙合わせ、ファブリック合わせなど、種類は様々です。



【見 積 依 頼 シート】
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp

PDFファイル/約64KB    エクセルファイル/約66KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。


ガラスドア(開き戸)の種類
片開き 両開き
設置場所・用途・サイズ等により、フレーム枠(アルミ)色は、シルバー、ブラック、ダークブラウン、
木目シート貼りや塗装でのオプション対応します。

先頭に戻る

強靱で精巧なアルミフレームを使用した開き戸金物。
AF-25にしかできない大型扉をはじめ、幅広い用途に対応。



【特 長】

マンション、一般住宅のリフォーム、新築、商業施設、公共施設の室内間仕切扉、収納扉(ウォークインクロゼット)など、幅広い用途でご利用いただけるアルミフレーム開き戸金物です。
肉厚の頑丈なアルミフレームを使用しているためゆがみが発生しにくく、AF-25にしかできない大型扉が製作できます。
扉サイズは、1mm単位で対応可能です。(外枠は別途ご用意ください。)
オリジナル開発のシンプルで堅牢なピボットヒンジで扉を支えています。
縦・横フレームおよび桟フレームともホコリが溜まりにくいデザインです。
開き戸とのトータルコーディネイトができる、同デザインの引戸もあります。
アルミフレーム内側の面材は、強化ガラス、合わせガラス、樹脂板など、お客様のお好みで自由にアレンジただけます。
ユニットシェルフ、VTアルミ棚システム、FLUQS その他アルミ関連製品とのトータルコーディネイトをお勧めいたします。


【注意】
扉幅900mm、扉高さ2200mmのいずれかを超える場合は、必ず桟フレームを入れてください。中桟追加例は、下記の【桟フレーム必要数の目安】をご参照ください。
ピボットヒンジは90°以上開きますが、その位置で開き戸を止められません。これ以上開かないようにストッパーを別に設けてください。
両開きにする場合は特注対応になります。詳細はお問い合わせください。

AF-25D 納まり寸法例6・116・11下8・9上8・9下1上1下4上4下3上3下21219

先頭に戻る

AF-25D 桟フレーム1本仕様の場合6.11t20x

AF-25D 桟フレーム必要数の目安.ガラス厚5mm、扉質量40kg時の目安

AF-25D 桟フレーム必要数の目安.ガラス厚5mm、扉質量40kg時の目安8.921.2221.228.9【上下位置調整】

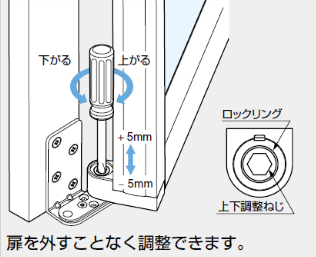

AF-25D 上下位置調整
【左右位置調整】
AF-25D 左右位置調整

先頭に戻る

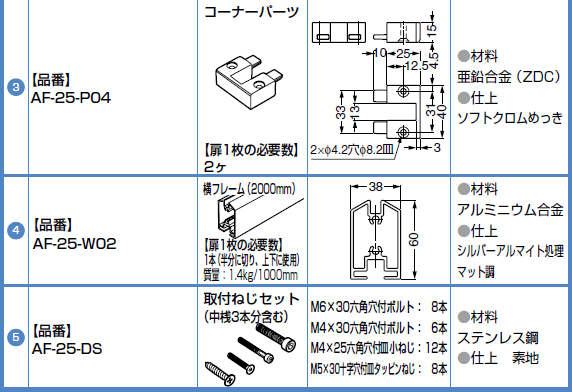

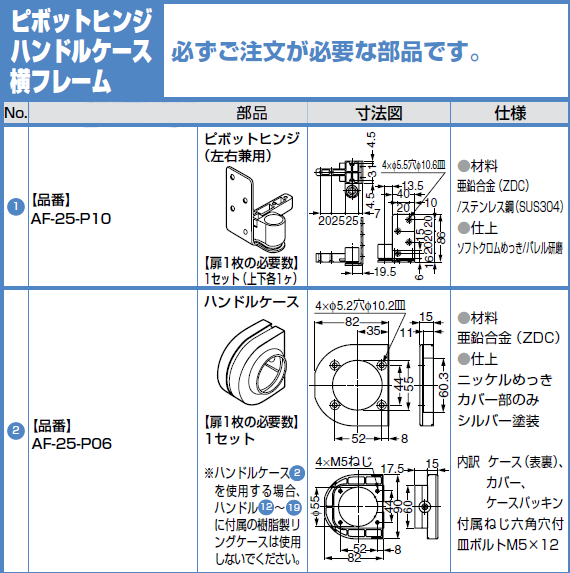

AF-25D ピボットヒンジハンドルケース横フレーム1

AF-25D ピボットヒンジハンドルケース横フレーム2

先頭に戻る

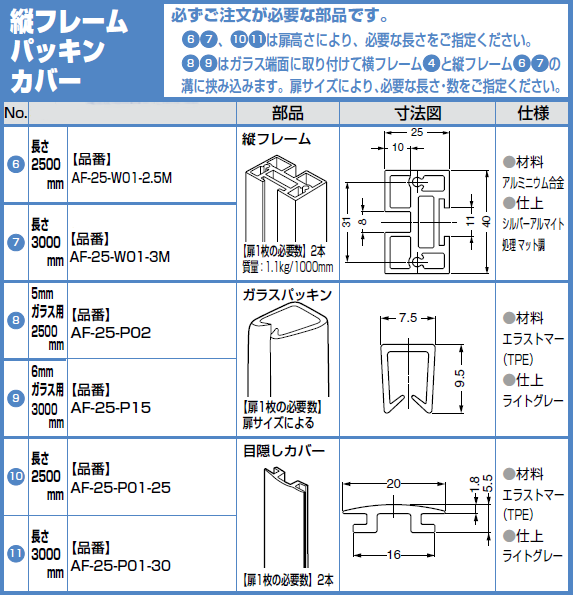

AF-25D 縦フレームパッキンカバー



AF-25D ハンドル1

AF-25D ハンドル2

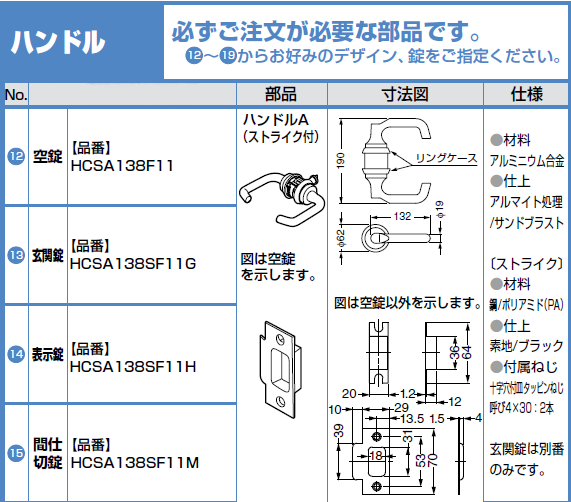

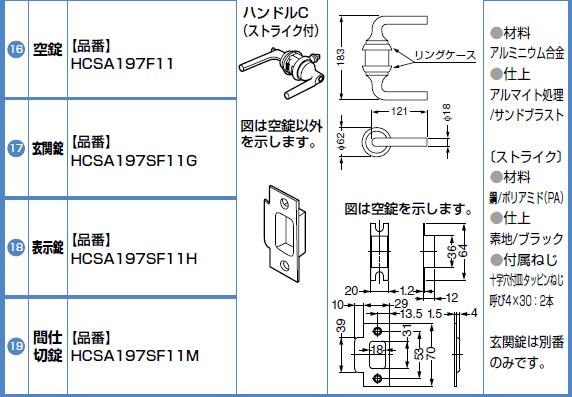

レバーハンドル[HCSA型]

先頭に戻る

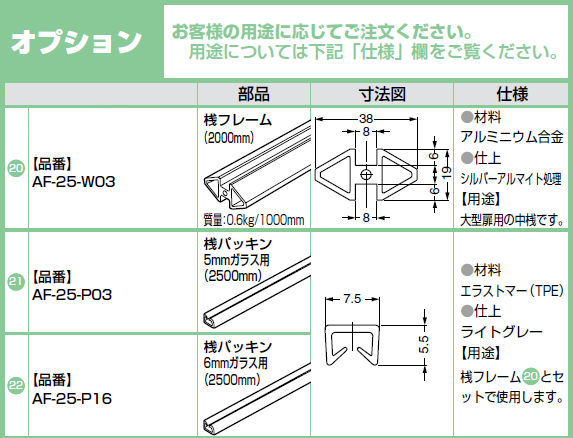

AF-25D オプション



AF-25D 軸抜け防止機能

先頭に戻る



【取付説明】

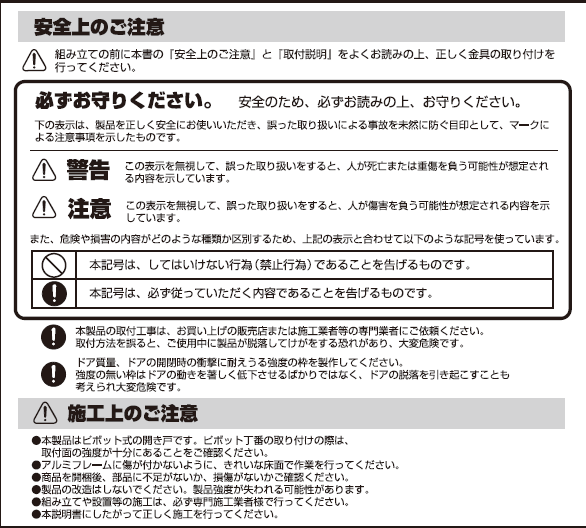

AF-25D説明書

AF-25D説明書

先頭に戻る


【部品表】
AF-25D説明書部品(扉1枚分)

AF-25D説明書定尺部品

AF-25D説明書レバーハンドル部品

先頭に戻る


【扉の寸法】
AF-25D説明書扉の寸法
AF-25D説明書

先頭に戻る


【ピボットヒンジの受座取り付け】
AF-25D説明書ピボットヒンジの受座取り付け

先頭に戻る

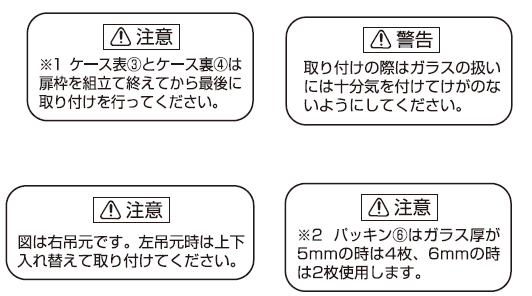

【扉の組み立て】
AF-25D説明書扉の組み立て
AF-25D説明書扉の組み立て注意

先頭に戻る


【扉の吊り込み、調整】
AF-25D説明書扉の吊り込み、調整

AF-25D説明書扉の吊り込み、調整

AF-25D説明書扉の吊り込み、調整

先頭に戻る


AF-25D説明書扉の吊り込み、調整

AF-25D説明書扉の吊り込み、調整

AF-25D説明書扉の吊り込み、調整

先頭に戻る



【レバーハンドルの取り付け】
AF-25D説明書レバーハンドルの取り付け

AF-25D説明書レバーハンドルの取り付け

AF-25D説明書レバーハンドルの取り付け

先頭に戻る


AF-25D説明書レバーハンドルの取り付け

AF-25D説明書レバーハンドルの取り付け

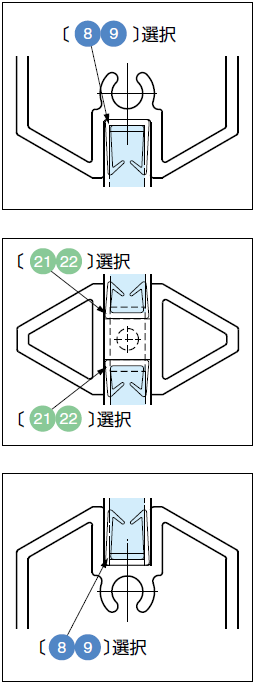

❼-1【中桟なしの仕様】
■納まり図
AF-25D説明書中桟なしの仕様

■ガラスの加工
AF-25D説明書.中桟なしの仕様.ガラスの加工

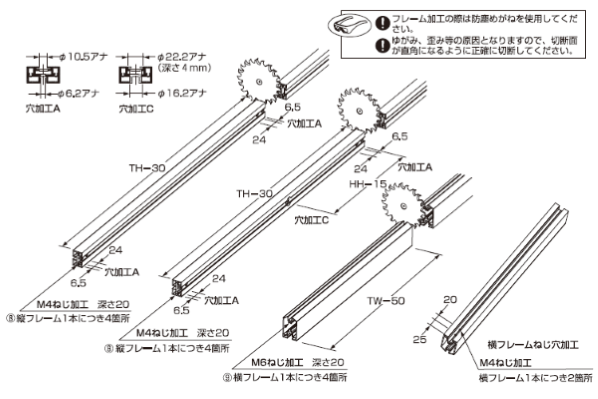

■フレームの加工
AF-25D説明書フレームの加工

先頭に戻る



❼-2【中桟1本の仕様】
■納まり図
AF-25D説明書中桟1本の仕様.納まり図

■ガラスの加工
AF-25D説明書中桟1本の仕様.ガラスの加工

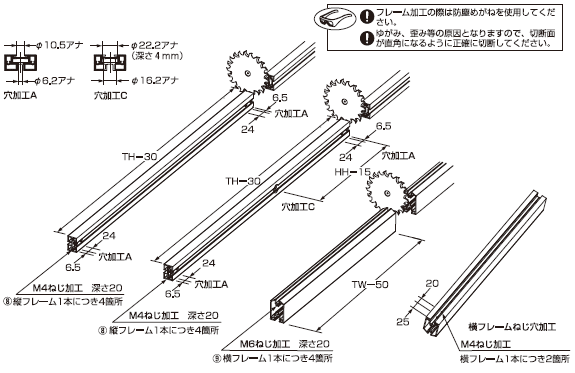

■フレームの加工
AF-25D説明書AF-25D説明書中桟1本の仕様.フレームの加工

先頭に戻る


❼-3【中桟2本の仕様】
■納まり図
AF-25D説明書中桟2本の仕様.納まり図

■ガラスの加工
AF-25D説明書中桟2本の仕様.ガラスの加工

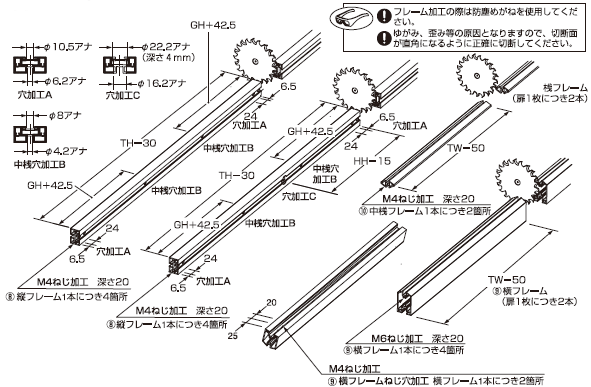

■フレームの加工
AF-25D説明書AF-25D説明書中桟2本の仕様.フレームの加工

先頭に戻る

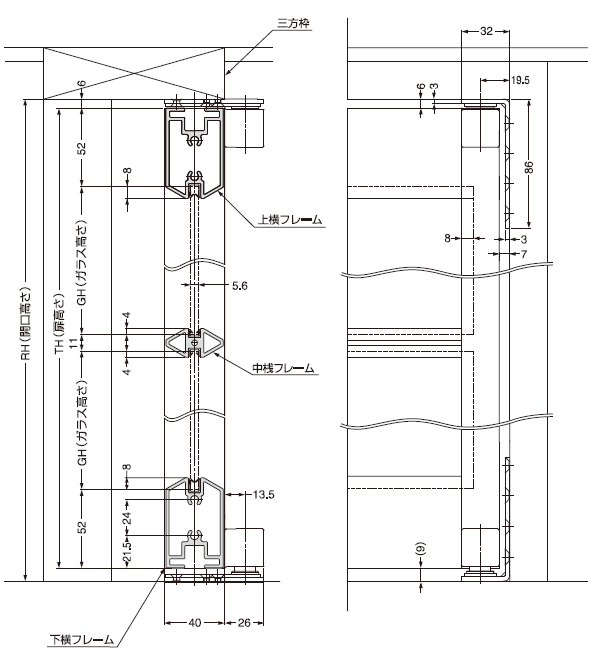

【納まり図】
AF-25D説明書納まり図

※輸入品のため、「寸法・色調・動作感のばらつき」や、予告なく仕様変更などを行う場合があります。
