ガラスドア(引き戸) ポルタ GWF100

ガラスドア(引き戸) ポルタ GWF100

販売価格: 473,792(税込)

オプションにより価格が変わる場合もあります。

セットメニュー:
数量:

商品詳細

上レールの中に吊り金具が納まり、すっきりとした外観。
【特徴】

  • 施工性に優れ、美観にもこだわったガラス引戸です。
  • ガラスをブラケットで挟み込んで固定するため、ガラス加工は不要です。
  • 高さ58mmの上レールの中にブラケットがすっぽりと隠れ、ガラス以外の余分なものが見えない、すっきりとしたガラス引戸が製作できます。
  • 上ローラーはベアリング入りで、ガラス扉の開閉は滑らかです。
  • 専用の上レールにより、固定ガラスを取り付けできます。


【仕様】
  • 床レールを使用しない、上吊り式の建築用スライディングドアシステムです。
  • 最大扉幅:1,600mm ※
  • 最大扉高さ:2,700mm ※
  • ガラス厚:8、10、12mm
  • 耐荷重:100kg(扉1枚当たり) ※
  • 1枚扉+固定ガラス仕様(天井付け)
    ※ガラスサイズは、扉質量(100kg以下)を優先して決めます。



Aセット価格(小型サイズ)】
430,720円(税別)
※1枚引き戸+固定ガラス仕様。
※梱包運賃は別途お見積り致します。
【価格内訳】
No. 品名・仕様 数量 単価 金額
 ポルタ100GW/GWF 1枚扉用取付
(57-3091-071)
¥98,570 ¥98,570
   上ローラー(2個)、ハンガーボルト(2個)、
 ガラスブラケット(2個)、上ストッパー1(1個)、
 上ストッパー2(1個)、下ガイド(1個)、クリップ(12個)、
 戸当り(壁付用)(1個)

上部レール 固定ガラスシステム用 アルマイト
L2,500mm(57-3084-250)
¥87,000 ¥87,000
 上部レール用目隠カバー アルマイト
 L2,500mm(57-3085-250)
¥10,120 ¥10,120
 幕板用隙間シール 黒 L1,000mm
(57-3078-002)
¥1,430 ¥5,720
 上部固定ガラス用目隠プロファイル アルマイト
 L3,000mm(42-3005-300)
¥10,340 ¥10,340
 U 字プロファイル アルマイト L2,500mm
(57-3056-250)
¥26,100 ¥26,100
 プロファイルカバーセット 取付ネジ付 アルマイト
(57-3076-071)
¥3,080 ¥3,080
 防振プロファイル 黒 L1,000mm
(57-3072-001)
¥1,100 ¥4,400
 戸当り(床付用)55.5×28×39mm ダルクローム
(20773)
¥11,990 ¥11,990
10  ハンドル(2,000mm)GG-2000 シルバーアルマイト
(GG-2000)
¥3,700 ¥7,400
11  ガラスW800mm×H2,000mm×T8mm(重量:32kg)
 強化タペガラス+クリア飛散防止フィルム貼り
¥73,000 ¥146,000
12  納まり加工図(図面代) ¥20,000 ¥20,000
※1枚引き戸+固定ガラス仕様。
※梱包運賃は別途お見積り致します。
小計 ¥430,720
消費税別途 納入時税率
※NET価格です。


Bセット価格(大型サイズ)】
¥596,850円(税別)
※1枚引き戸+固定ガラス仕様。
※梱包運賃、施工費は別途お見積り致します。
【価格内訳】
No.  品名・仕様 数量 単価 金額
 ポルタ100GW/GWF 1枚扉用取付
(57-3091-071)
¥98,570 ¥98,570
   上ローラー(2個)、ハンガーボルト(2個)、
 ガラスブラケット(2個)、上ストッパー1(1個)、
 上ストッパー2(1個)、下ガイド(1個)、クリップ(12個)、
 戸当り(壁付用)(1個)

 上部レール 固定ガラスシステム用 アルマイト
 L2,500mm(57-3084-250)
¥87,000 ¥87,000
 上部レール用目隠カバー アルマイト
 L2,500mm(57-3085-250)
¥10,120 ¥10,120
 幕板用隙間シール 黒 L1,000mm
(57-3078-002)
¥1,430 ¥7,150
 上部固定ガラス用目隠プロファイルアルマイト
L3,000mm(42-3005-300)
¥10,340 ¥10,340
 U 字プロファイル アルマイト
 L2,500mm(57-3056-250)
¥26,100 ¥26,100
 プロファイルカバーセット 取付ネジ付 アルマイト
(57-3076-071)
¥3,080 ¥3,080
 防振プロファイル 黒 L1,000mm
(57-3072-001)
¥1,100 ¥5,500
 戸当り(床付用)55.5×28×39mm
ダルクローム(20773)
¥11,990 ¥11,990
10  ハンドル(3,000mm) GG-3000
 シルバーアルマイト(GG-3000)
¥5,400 ¥10,800
11  ガラスW1,200mm×H2,400mm×T10mm(重量:72kg)
 強化タペガラス+クリア飛散防止フィルム貼り
¥150,600 ¥301,200
12  納まり加工図(図面代) ¥25,000 ¥25,000
※1枚引き戸+固定ガラス仕様。
※梱包運賃は別途お見積り致します。
小計 ¥596,850
消費税別途 納入時税率
※NET価格です。


【参考動画】


【見 積 依 頼 シート】 ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします。 ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、必要事項をご記入の上、FAXまたは、メールでお送りください。 折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp
PDFファイル/約40KB    エクセルファイル/約104KB ★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、[対象をファイルに保存]などのメニューから保存を行ってください。 【納まり寸法例】

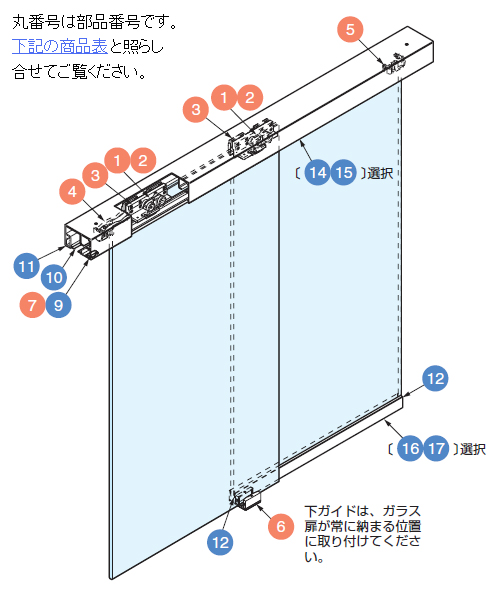

丸番号は部品番号です。部品表と照らし合わせてご覧ください

先頭に戻る

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

先頭に戻る

【部品セット(扉1枚あたり)】
ポルタ 100GWF
ポルタ 100GWF

【目隠しカバー・シールプロファイル類】
ポルタ 100GWF

【上レール・U字プロファイル】
ポルタ 100GWF

【オプション】
ポルタ 100GWF

先頭に戻る


【施工説明】
ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

先頭に戻る

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

先頭に戻る

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

先頭に戻る

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

ポルタ 100GWF

先頭に戻る

【展示場のご案内】 当製品を実際にご覧になりたい方は、下記 へご来場ください。
スガツネ工業(株) 東京ショールーム 〒101-0032 東京都千代田区岩本町2-5-10 TEL:03-3864-1122 営業時間:9:00am〜19:00pm 営業日:営業カレンダー http://www.sugatsune.co.jp/showroom/tokyoshow.php
