バニオ 40GF 片側ガラス壁仕様 [Banio]

バニオ 40GF 片側ガラス壁仕様 [Banio]

販売価格: 684,497(税込)

オープン価格

数量:

商品詳細

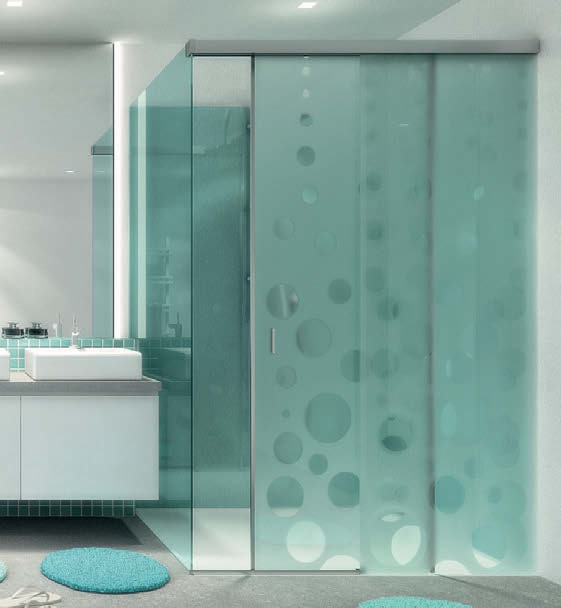

清掃性に優れた、片側ガラス壁仕様のシャワーブース用引戸。
バニオ 40GF 片側ガラス壁仕様

■特長
  • 下ガイドの片側を倒してガラス扉を手前に傾けることができるため、ガラス扉と固定ガラスの隙間が掃除しやすいです。
  • レールは、現場のスペースにあわせて任意の長さにカットできます。
  • 扉の高さは-3mmから+2mmの範囲で調整できます。
  • 通常の引戸タイプやコーナータイプもあります。
壁取付タイプはこちら⇒
コーナー取付タイプはこちら⇒

■仕様
  • 扉幅:ドア:800 mm以下、ガラス壁:1200 mm以下
  • 扉高さ:ドア:2200 mm以下、ガラス壁:2450 mm以下
  • ガラス厚:8 mm、10 mm
  • 扉質量:ドア:40kg以下


【価格】
622,270円(税別)
サイズ
 取付幅:1,500mm×1,500mm、高さ:2,000mm
 ドア幅:758.5mm(1枚)、FIX(ガラス壁)幅:758.5mm(1枚)
※ 片側ガラス壁仕様/1枚扉+固定ガラス仕様。
※梱包運賃、施工費は別途お見積り致します。
※納期は、受注(図面承認とご入金)後、約2週間です。

先頭に戻る

■見積り内容
参考図

No.  品名・仕様 数量 単価 金額
1 セット(54-3062-077)外寸法1500mm以下、
アルマイト処理
1 ¥170,280 ¥170,280
2 ハンドルセット(54-3016-071) 1 ¥34,640 ¥34,640

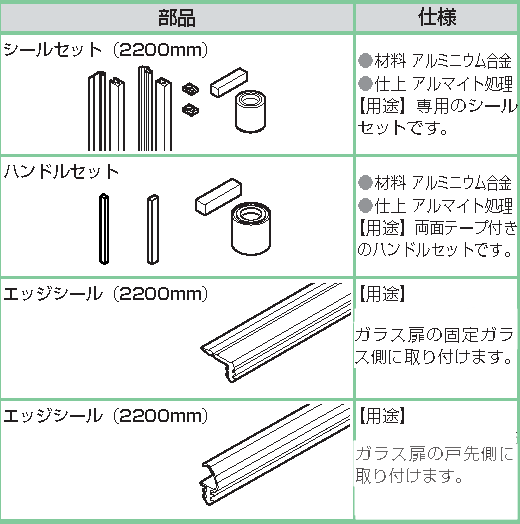

3 シールセット(54-3018-071)シールセット 1 ¥50,950 ¥50,950
4 ガラスW758.5mm×H1,953mm× T8mm(重量:約29 kg)
強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
2 ¥68,200 ¥126,400
5 袖壁用ガラス
強化ドアガラス TP10mm×W1500mm×H2400mm(重量:約90kg)
  強化クリアガラス+クリア飛散防止フィルム貼り、小口磨き
1 ¥207,000 ¥207,000
6 アルミ型チャンネル3本セット 1 ¥8,000 ¥8,000
8  納まり加工図(図面代) ¥25,000 ¥25,000
    ※扉1枚+固定ガラス1枚+ガラス壁1枚当り+袖壁用ガラス。
    ※梱包運賃、施工費は別途お見積り致します。
    ※納期は、受注(図面承認とご入金)後、約2週間です。
  ¥622,270
消費税別途 納入時税率
※NET価格です。



【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、必要事項をご記入の上、FAXまたは、メールでお送りください。 折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp
PDFファイル/約172KB    エクセルファイル/約76KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、[対象をファイルに保存]などのメニューから保存を行ってください。

先頭に戻る


【操作説明・参考動画】[🔊音が出ます]


(丸番号は部品番号です。部品表と照らし合わせてご覧ください。)
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

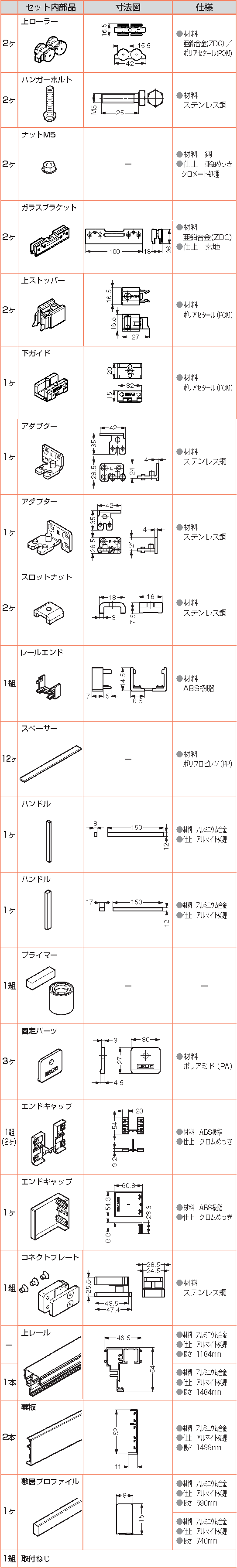

■部材(金物)
●部品セット
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り


【納まり寸法例】
(丸番号は部品番号です。部品表と照らし合わせてご覧ください。)
部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り

先頭に戻る

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明部品セット一覧

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明必要な部品

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明オプション部品

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明使う工具と準備していただくもの

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明寸法図

先頭に戻る

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明部品の配置

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明レール類の配置図と切断寸法

先頭に戻る

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明アダプターの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明コネクトプレートの組み立て・コネクトプレートの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明ガラスブラッケトの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明下ガイドの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明オプションハンドルの取付・オプションシールセットの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明上レールへの部品挿入

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明上レールの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明固定ガラスの取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明上レール水平調整

先頭に戻る

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明扉の吊り込み

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明跳ね上がり防止ねじの取付・幕板の取付

部品セット扉1枚+固定ガラス1枚+ガラス壁1枚当り取付説明シーリング剤の充てん

輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。
念のため、現品にてご確認ください。
製品内容は、部品としての品質範囲です。
この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
