大型ガラスケース用スライド丁番です。 動きがスムーズです。

お気軽にお問合せください。


ホーム | ガラスドア関連商品 > 蝶番(丁番、ヒンジ)ステンレス鋼製大型ガラス用スライド丁番MICROMASTER MFH-300
商品詳細

ステンレス鋼製大型ガラス用スライド丁番MICROMASTER MFH-300[MFH-300]

販売価格: 274,320円~301,536円 (税込)
オプションにより価格が変わる場合もあります。
スペーサー(有無):
数量:

ステンレス鋼製大型ガラス用スライド丁番ガラスドア用自由丁番
インセット・かぶせ扉兼用
  MICROMASTER MFH-300


■特 長
●大型ガラスケース用スライド丁番です。
●世界有数の美術館や博物館の展示ケースとして採用されています。
●動きがスムーズです。
●施工後に、3次元方向の調整が可能です。
●本体の材料はステンレス鋼(SCS11)、軸受はステンレス鋼(SUS304)製で
  テフロンコートを施しているため、メンテナンスフリーです。
●全品X線検査を行っています。

■注 意
● 店舗のパーティション扉のように扉開閉者が周囲の状況を
   管理しながら使う用途に向く丁番です。
   不特定多数の出入りのある扉としては使用しないでください。
● 丁番は90°まで開きますが、この位置で扉は止まりません。
   これ以上開かないように戸当りを別途設けてください。
● 強化ガラスには反りがあります。
   「丁番個数の目安」 を参考に使用個数を決めてください。

■用 途
●博物館・美術館のガラスケース扉
●店舗などの大型ガラスケース扉
●商業施設の照明ボックス・サインボックス



【価格(スペーサー無し)】
254,000円(税別、送料無料

スペーサー無し
No.商品名・仕様
数量
単価
金額
(税別)
1
大型ガラス用スライド丁番
MICROMASTER MFH-300 (2個セット)
ステンレス鋼(SCS11)製、梨地仕上げ
ガラス厚:10〜15mm、耐荷重:300kg
1
254,000円254,000円

【価格(スペーサー有り)】
279,200円(税別、送料無料
スペーサー有り
No.商品名・仕様
数量
単価
金額
(税別)
1
大型ガラス用スライド丁番
MICROMASTER MFH-300 (2個セット)
ステンレス鋼(SCS11)製、梨地仕上げ
ガラス厚:10〜15mm、耐荷重:300kg
1
254,000円254,000円
2
インセット用スペーサー(10mm厚)
MFH-SP-02
2
12,600円25,200円


■取付例
(図はMFH-300です。MFH-200は前後・左右調整ナット(※1)の形状が異なります。)
インセット仕様としてもかぶせ仕様としても使用できます。
(ガラス厚により取付位置が変わります。)

かぶせ仕様


インセット仕様
下図はインセット用スペーサー使用時を示します。

本体:ステンレス鋼(SCS11)、 梨地仕上;軸:ステンレス鋼(SUS304)、 テフロンコーティング;高さ:調整ピンステンレス鋼(SUS304)、 素地



■丁番使用個数の目安
●海外では以下のようなガラスサイズの施工実績があります。


■90°開きのスライド丁番
●扉を持ち出しながら開閉するため、小口のシール材を傷つけることがありません。
●枠(壁)にぶつかることもなく、扉と壁の隙間を小さくできます。


■大型ガラス扉用で、3次元調整機能付きです。
●扉質量に関係なく、ガラス扉を取り付けた状態のまま、3次元方向の調整ができます。
   高さ:±6mm
   左右:外方向6mm、内方向6mm
   前後:±3mm
●MFH-200はスパナ、MFH-300は六角棒スパナ1本で調整可能です。
   調整時に扉を持ち上げる必要はありません。1人で調整できます。
●調整時間が短くて済むため、施工時のコストダウンにつながります。
●調整ねじは緩み防止機能付のため、メンテナンスで再調整ができます。

■取付はシンプル。美しいデザイン。
●ガラス扉にφ20mmの丸穴加工を行い、
   ポイントフィックスで取り付けます。
●強度のある壁や枠側にM8ボルトで固定します。
●ガラス以外(石材、木、金属など)の扉にもご利用できます。
●機能性を重視してデザインしたスライド丁番は、そのまま見せても十分に美しく、
   秀逸な機能美を誇ります。


輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を
行う場合があります。念のため、現品にてご確認ください。

先頭に戻る

他の写真
(画像をクリックすると大きく見られます)

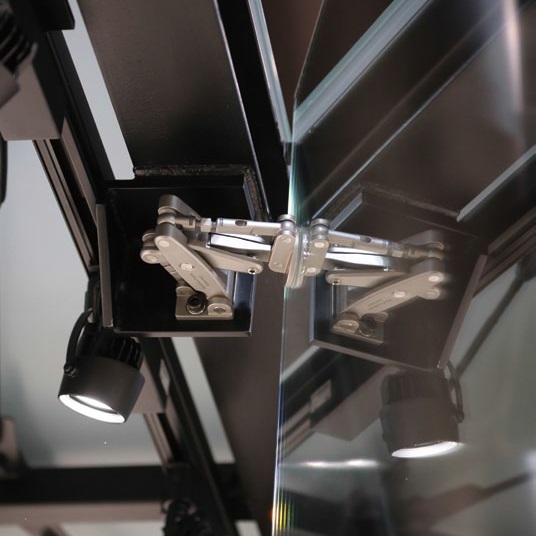

製品写真
(画像をクリックすると大きく見られます)
使用例
(画像をクリックすると大きく見られます)
受注対応品
