ガラスドア(開き戸) ビヨンド [Beyond]
商品詳細
デザイン性抜群!
安全安心レベルの高いガラスドア。
限りなくスッキリと、上下ピボットタイプ。
片開き、フレームレスタイプの開きドアで、金物はドイツ製輸入品です。
指を挟む心配がなく安全で安心
ガラス扉用ピボットヒンジ ビヨンド
・すっきりとしたデザインに加えガラスエッジに取付けるピボットシステムにより、
吊り元側のすき間を小さくし、指を挟む危険性が減りました。
・組み合わせにより、上から下まで通った ロングタイプのヒンジ と短い ショートタイプのヒンジ が選べます。
・また、駆体への単独取付けの他、上面や左右をガラスパネルで囲む納まりにも対応しているため、
様々なデザインバリエーション が選択できます。
![]() | ![]() | |
上部ピボットとガラスパネルコネクターとの組み合わせ | 下部ピボットと下部ピボットベアリングの組み合わせ |
【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします。
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp
![](https://www.glass-door.jp/data/glass-door/product/icon_pdf.gif)
![](https://www.glass-door.jp/data/glass-door/product/icon-excel.gif)
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、[対象をファイルに保存]などのメニューから保存を行ってください。

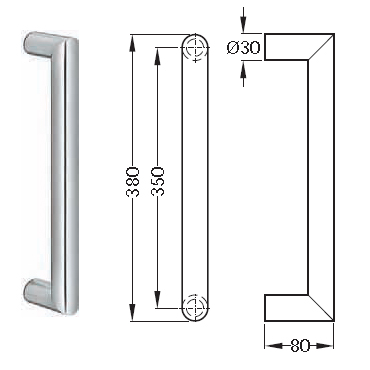

【バーハンドル StarTec】
・サイズ:φ30/380/80/350
・材質/仕上:ステンレス/ヘアライン
・取付タイプ:ストレート
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_39.jpg)
ハンドル取付金具
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/sliding_door/agile_11.jpg)

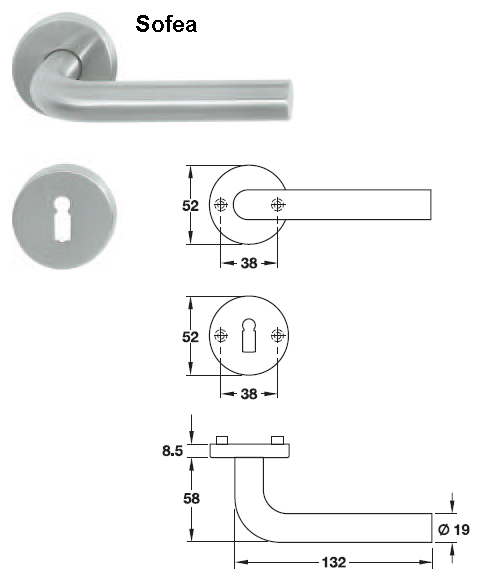

【レバーハンドル StarTec】
材質/仕上: ステンレス/ヘアライン
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_26.jpg)

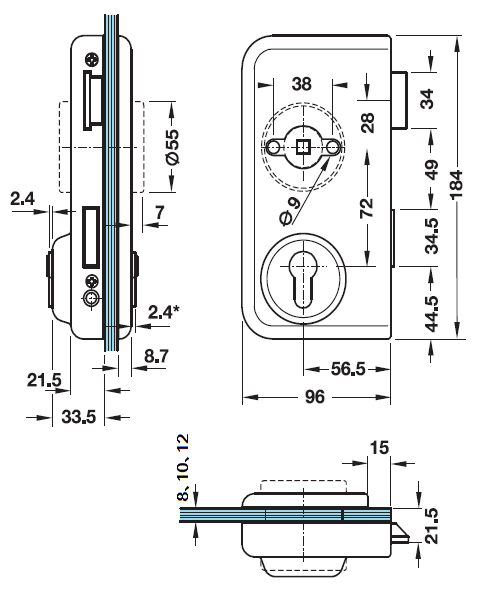

ガラス扉用ロックケース 403 PZwt roses DIN左
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_25.jpg)
サムターン付シリンダ錠 27/27 別番 ニッケル仕上
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_24.jpg)
レバーハンドル用部品

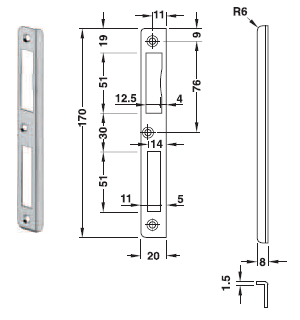

角芯(8×8×100) | アダプター(黒) | ストライクプレート DIN左 ステンレス | ||
![]() | ![]() | ![]() |

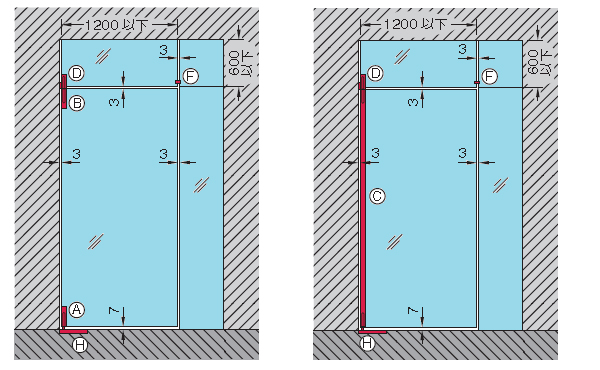

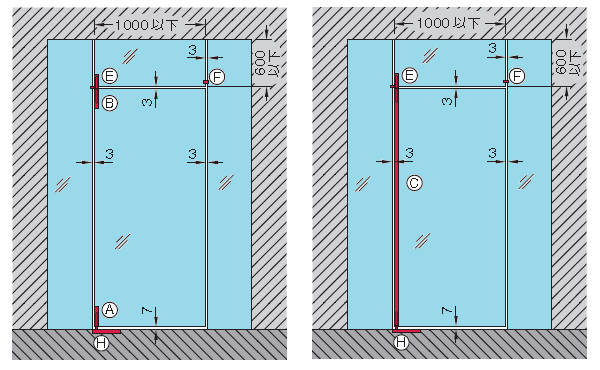

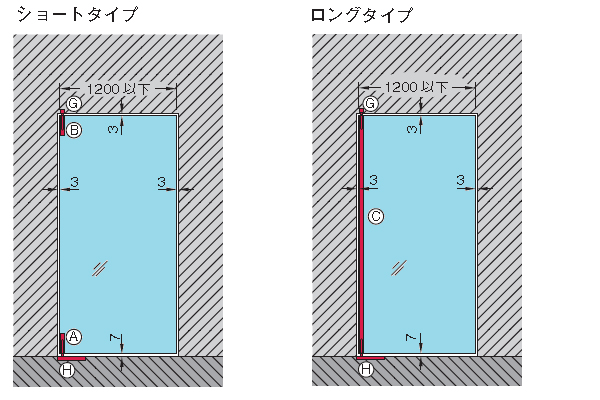

【取付バリエーション】
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_05.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_06.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_07.jpg)
Ⓐ 下部ピボット Ⓑ 上部ピボット Ⓒ ロングピボット

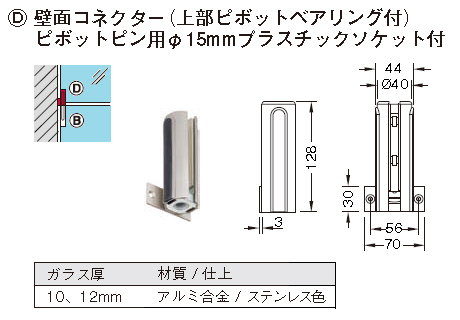

Ⓓ 壁面コネクター(上部ピボットベアリング付)

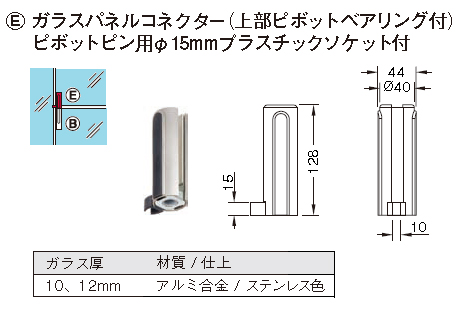

Ⓔ ガラスパネルコネクター(上部ピボットベアリング付)

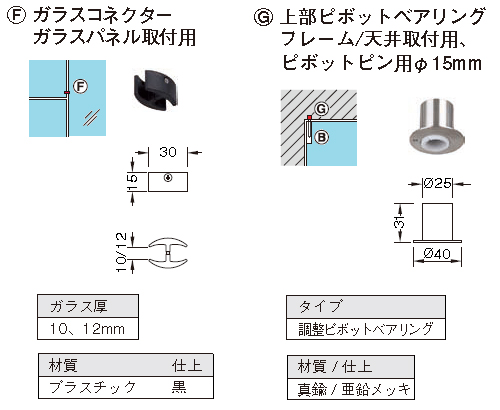

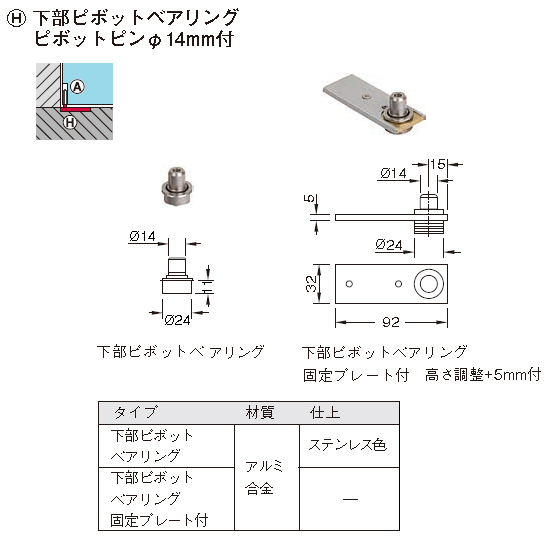

Ⓕ ガラスコネクター Ⓖ 上部ピボットベアリング Ⓗ 下部ピボットベアリング
・特徴: 1枚または2枚全面ガラス扉用
・ガラス厚: 10、12mm(安全ガラス:ESG)
・材質/仕上: アルミ合金/アルマイト
・仕様: 上部ピボットピン直径15mm、下部ピボットピン直径14mm
・扉重量: 80kg以下
・扉高さ: 2,200mm以下
・扉幅: 1,200mm以下(ガラスパネルコネクターを使用する場合 1,000mm以下)
・ガラス欄間高さ: 600mm以下
・ガラス欄間幅: 1,000mm以下
・左右勝手: 左右兼用

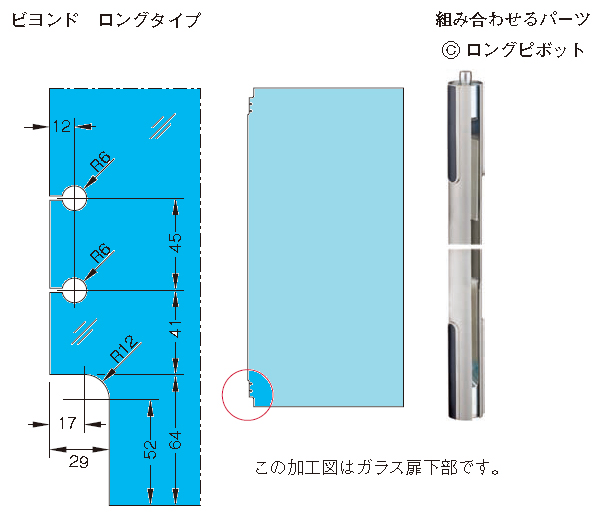

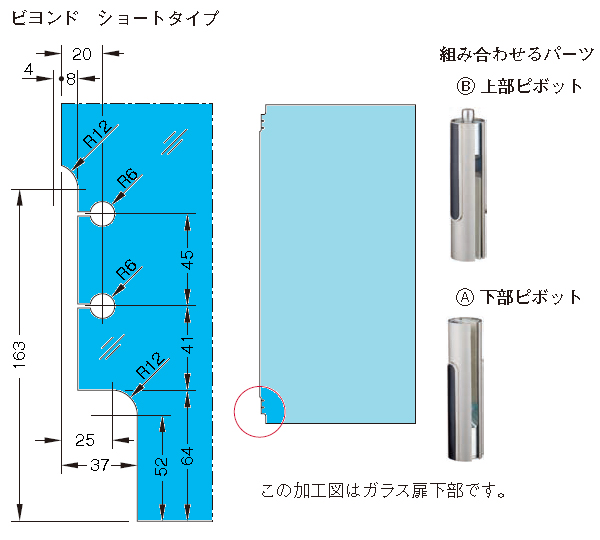

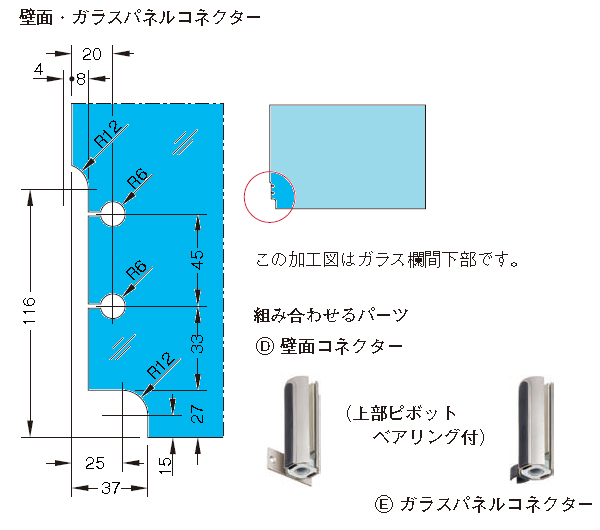

【ガラス加工寸法図】
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_08.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_09.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_10.jpg)
【構成部品】
Ⓐ Ⓑ 上部・下部ピボットセット

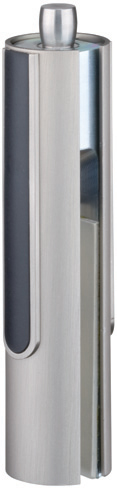

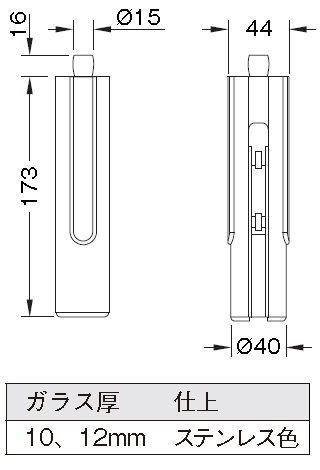

Ⓑ 上部ピボットヒンジ | ![]() | |
![]() | ![]() | |

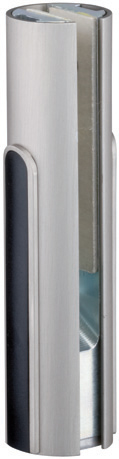

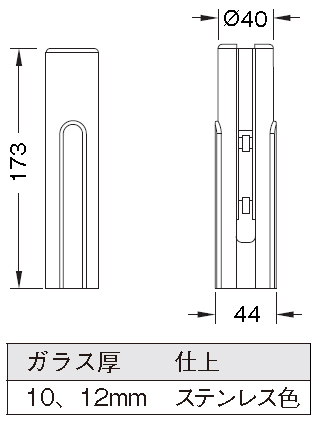

Ⓐ 下部ピボットヒンジ | ![]() | |
![]() | ![]() |

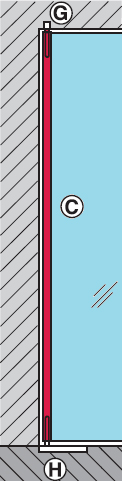

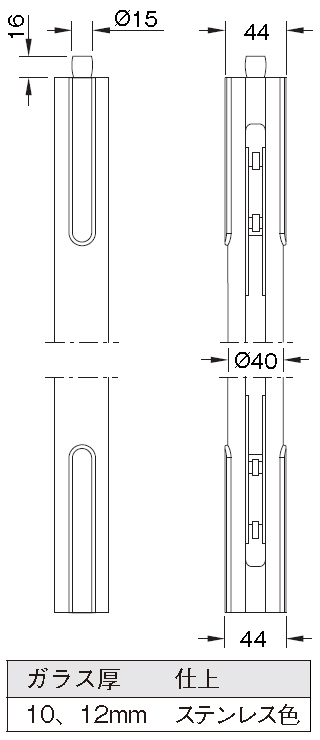

Ⓒ ロングピボットヒンジ
![]() | ![]() | ![]() |
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_20.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_21.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_22.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_23.jpg)
【ドアストッパー(戸当たり)】
床
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_32.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_33.jpg)
壁
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_30.jpg)
![](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond_31.jpg)

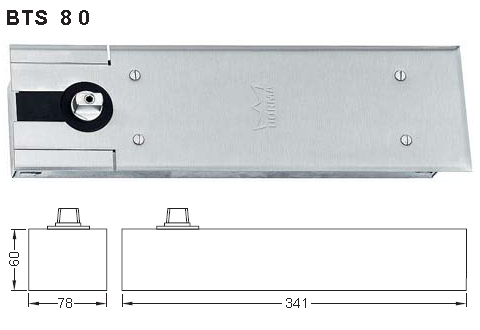

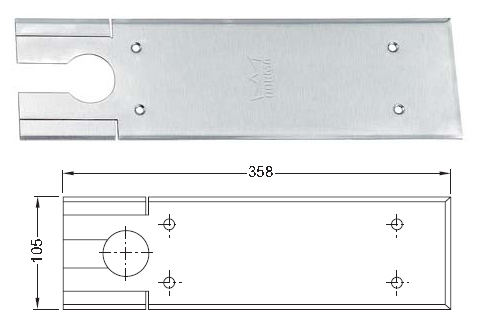

【ドアクローザー】

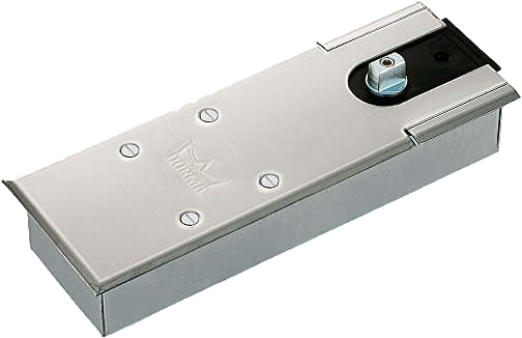

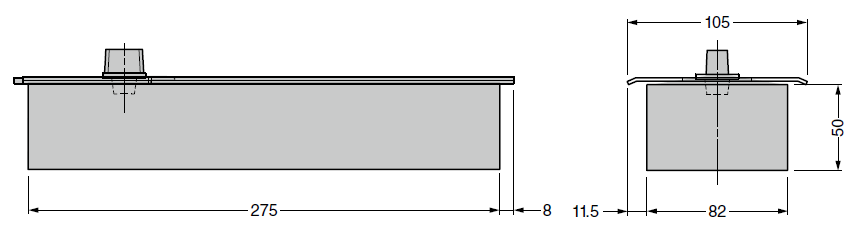

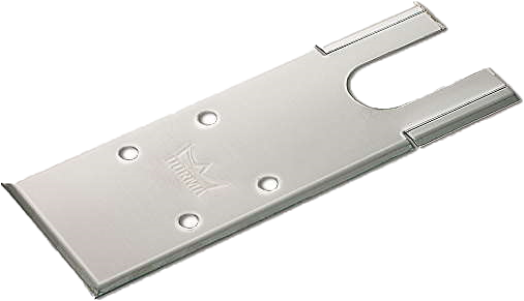

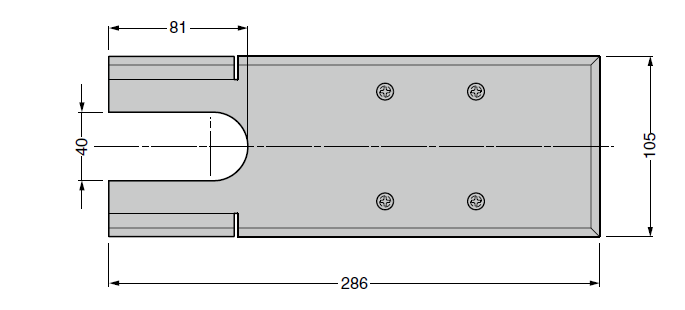

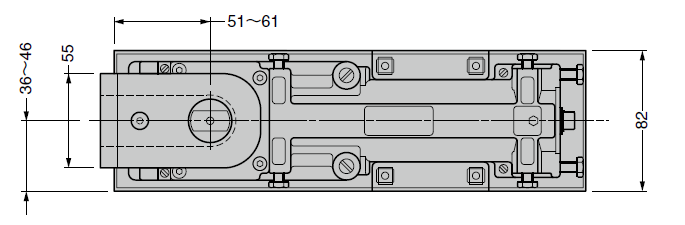

埋め込みフロアヒンジ MCHD1型
![フロアヒンジ MCHD1型](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond-mchd1.png)
![フロアヒンジ MCHD1型](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond-mchd1-3.png)
![フロアヒンジ MCHD1型](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond-mchd1-1.png)
![フロアヒンジ MCHD1型](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond-mchd1-2.png)
![フロアヒンジ MCHD1型](https://www.glass-door.jp/data/glass-door/product/glass-door_frameless/door/beyond-mchd1-4.png)
