商品詳細

ステンレスL型（鏡面）バーハンドル[OT-C700-SUS]

販売価格: 11,440円 (税込)

ガラス扉用バーハンドルです。
ステンレス製で、耐蝕性に優れています。

【製品特徴】
・ガラス扉用バーハンドルです。
・ステンレス製で、耐蝕性に優れています。
・対応ガラス厚：8～12mm
・取付穴寸法ガラス扉：φ12mm
・重量（1組）：550g

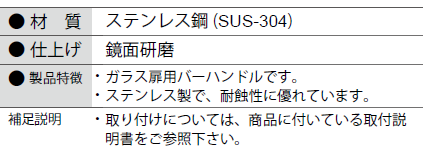

材　質：ステンレス鋼(SUS-304)
仕上げ：鏡面研磨

【補足説明】
・取り付けについては、商品に付いている取付説明書をご参照下さい。

【価格（１組）】
１０，４００円（税別、送料無料）

OT-C700-SUSステンレスL型バーハンドル特徴

【寸法図】

先頭に戻る

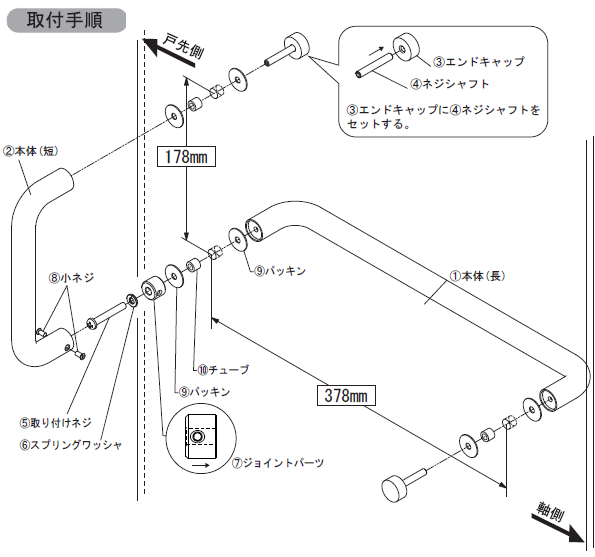

【取付説明】
OT-C700付属部品表

（クリックで拡大します↓）

1.扉にφ12mmの穴を３ヵ所開ける。
2.穴に⑩チューブパッキンを入れる。
3.図のように向きを合わせて①本体(長)を扉に取付け、
⑦ジョイントパーツは図のように向きを合わせて取付ける。
4.②本体(短)を扉に取付ける。
5.②本体(短)と⑦ジョイントパーツを⑧小ネジで固定する。

先頭に戻る

「取っ手（ハンドル）」トップへ

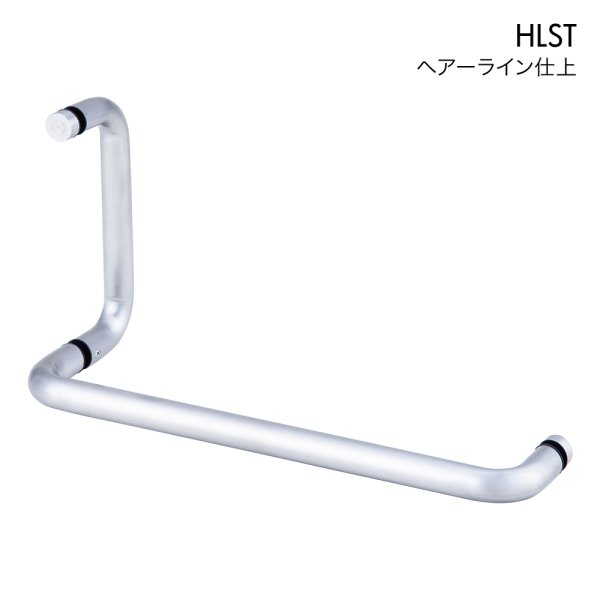

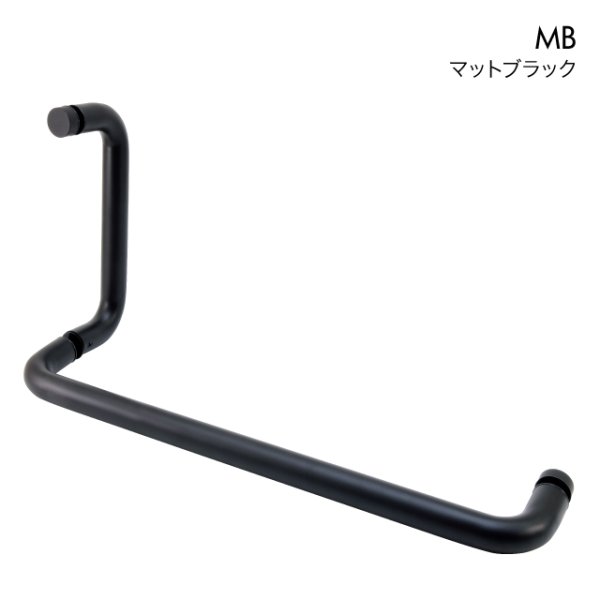

他の写真

(画像をクリックすると大きく見られます)

鏡面研磨

(画像をクリックすると大きく見られます)

図面
