ホーム | ガラスドア(フレームレス) > 開き戸【特別企画第3弾】ソフトクローズ付きピボット丁番ガラスドアセット
商品詳細

【特別企画第3弾】ソフトクローズ付きピボット丁番ガラスドアセット[8022-LP]

販売価格: 180,000円 (税込)
希望小売価格: 225,180円
(吊元を左として)フィルム面:
数量:

特別企画第3弾
【ソフトクローズ機能付】上下ピボットタイプガラスドア、
毎月5セット限定で 新発売!

価格は、通常の20%OFF!
下部コーナー金具のソフトクロージング機構により、
  扉は約80°開いた所から0°にかけてゆっくりと閉まります
ゼロポジション調整機構付(±1.5°)
納期は、ご注文後、約2週間のスピード納品
強化ガラス、飛散防止フィルム貼りで安全性抜群!
閉じ速度調節機能付きです。
※シャワーブースなどの水回りではご使用になれません。※
※毎月5セット限定につき、売れ切れの場合は、ご容赦下さい。※


【特別企画品限定価格】
東京23区配達限定の激安価格!
225,180円180,000円(税・送料込) 20%OFF
※納期は、受注(ご入金)後、約2週間です。
※配送先が東京23区外、または企画外の仕様をご希望の場合は
  別途お見積りいたします。
  下記にて、お見積り依頼を受け付けております。


【仕様】

ドア(透明ガラス)
サイズ:
幅800mm×高さ2,200mm×厚さ10mm
(重量:44kg)
(開口寸法:W808mm×H2,212mm)

仕様:
強化透明ガラス、
透明飛散防止フィルム貼り、小口磨き

フィルム面;
フィルムは傷が付きやすいため、
掃除頻度の少ない側に貼ります。

(左吊りの場合、
 フィルム面はにしますか?にしますか?)

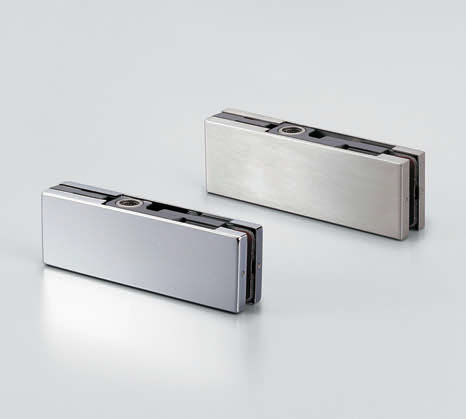

上部ピボット金具 M1027 上部コーナー金具 M1020

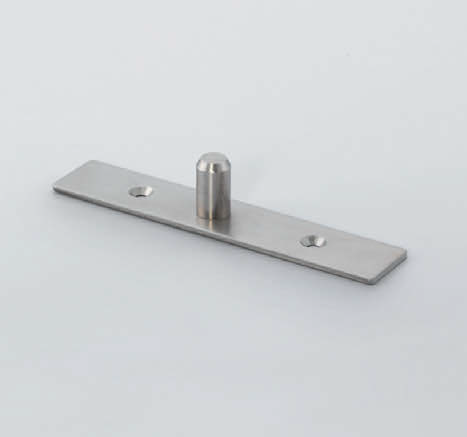

上部ピボット金具
材質: ステンレス鋼(SUS304)
仕上げ: サテン
材質: 本体:亜鉛合金(ZDC)
     カバー材:ステンレス鋼
カバー材仕上げ;
  鏡面(手前)、サテン(奥)
(当特別価格の対象は、「サテン仕上げ」になります。)

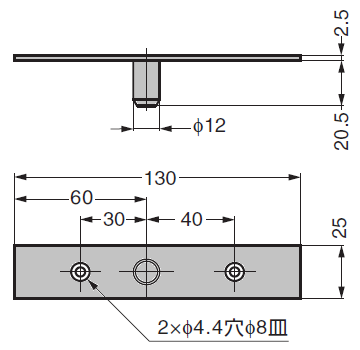

寸法図
寸法図
サイズ: 幅130mm×高さ23mm×奥行25mm

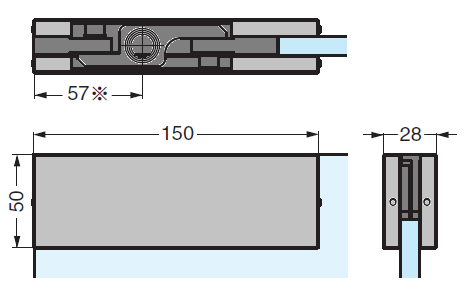

寸法図
サイズ: 幅150mm×高さ50mm×奥行28mm
※ガラス扉の吊元からピボットの軸心までは、57mmにして使用してください。

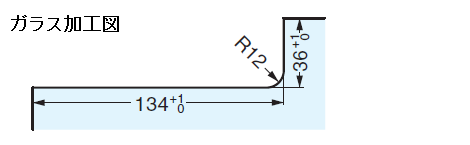

ガラス加工図

先頭に戻る

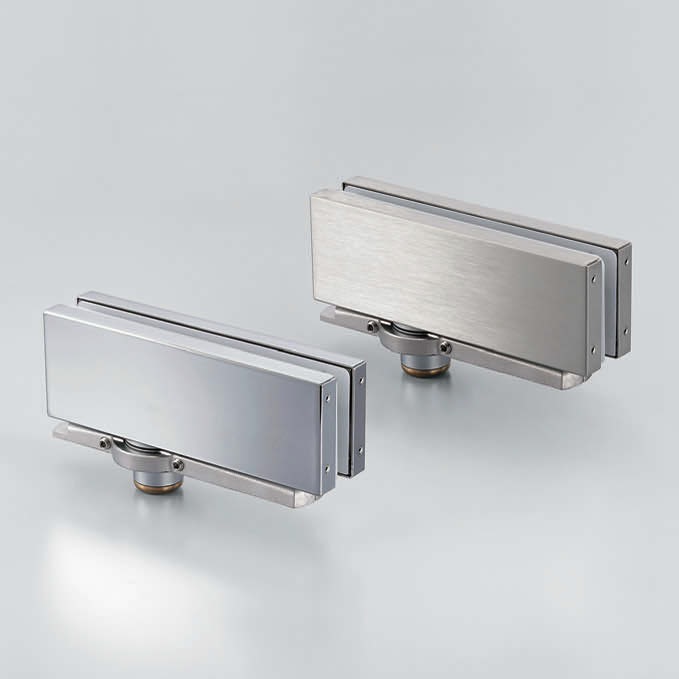

下部コーナー金具 M100E0
 材質: 本体:アルミニウム合金
     カバー材:ステンレス鋼

カバー材仕上げ:
  鏡面(手前)、サテン(奥)

(当特別価格の対象は、「サテン仕上げ」になります。)

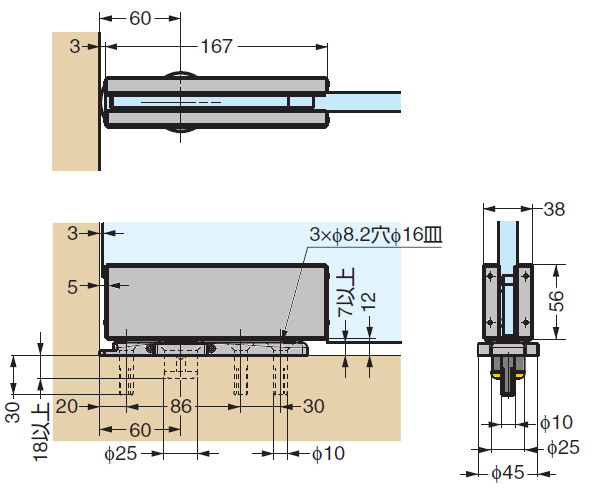

寸法図
サイズ: 幅167mm×高さ56mm×奥行38mm

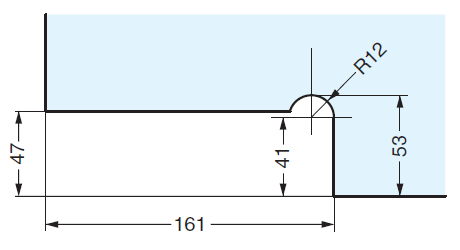

ガラス加工図
ガラス加工図

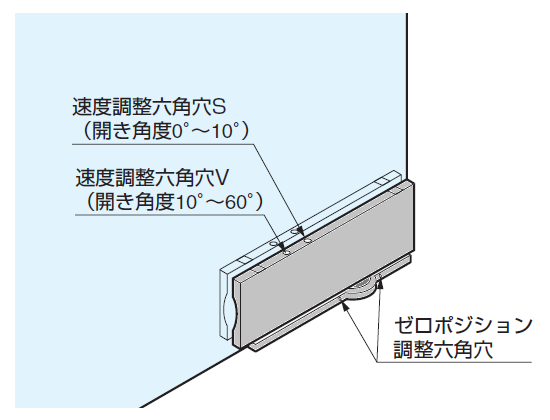

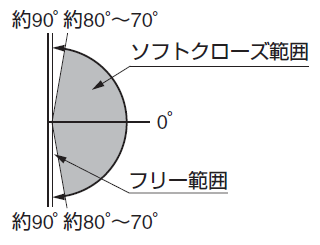

調整について
調整について

開閉仕様・範囲 コーナー金具は90°以上開きますが、この位置で扉は止まりません。

これ以上開かないように戸当りが別途必要となります。

先頭に戻る


【取付け方法(参考動画)】

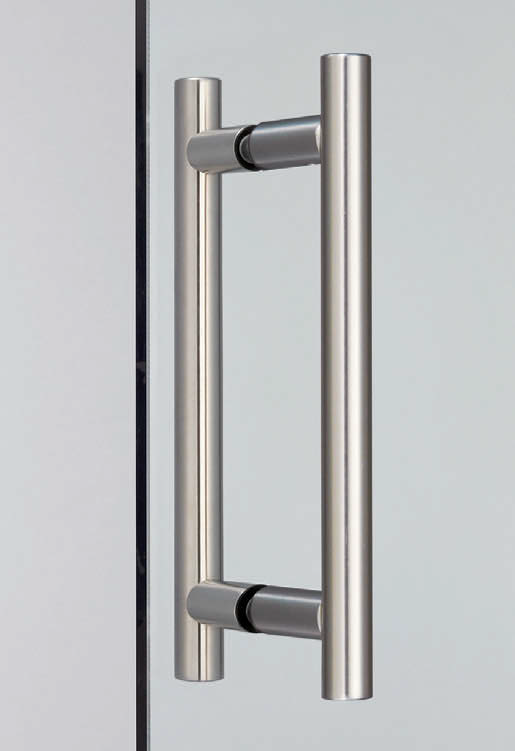

取っ手(鳥居型バーハンドル)

材質: ステンレス鋼(SUS316)
仕上げ: マット
サイズ: L300mm、P200mm、D54mm
取付: 付属の取付説明書をご参照下さい。


シンプルなデザイン!
優れた耐食性を誇るステンレス鋼(SUS316)を
使用しています。

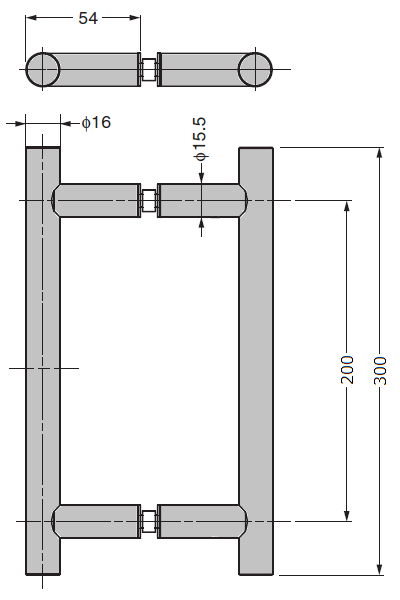

寸法図;
寸法図

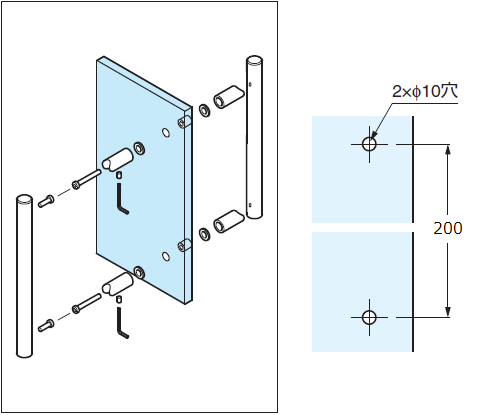

取付け例、ガラス加工図
取付け例、ガラス加工図

先頭に戻る



【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp


PDFファイル/約108KB    エクセルファイル/約179KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。

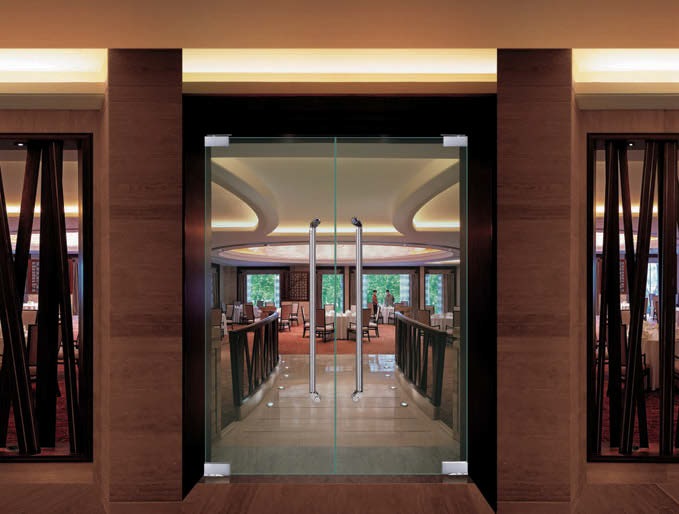

【両開きでの使用例】
両開き扉での使用例

先頭に戻る

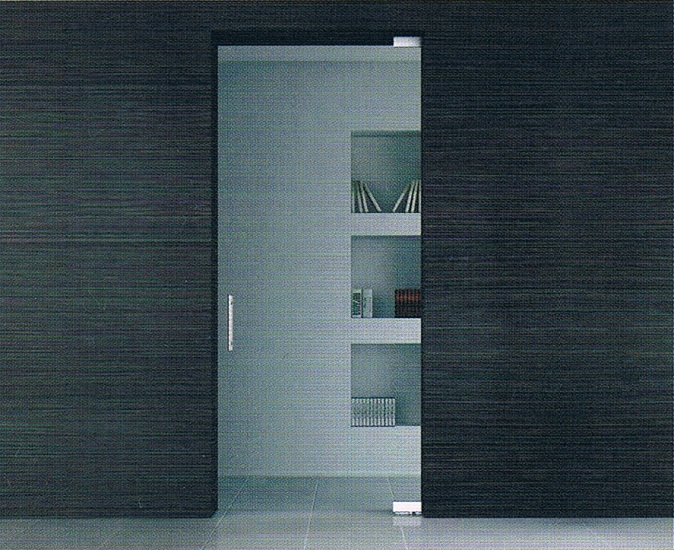

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
ドア下部拡大
(画像をクリックすると大きく見られます)
