建築士さんやインテリアデザイナーさんも注目するアルミフレーム・ガラス引き戸 AF-25Hは、機能性・デザイン性共に抜群です!

お気軽にお問合せください。


ホーム | ガラスドア(フレーム有り) > 引き戸ガラスドア(アルミフレーム引戸)
商品詳細

ガラスドア(アルミフレーム引戸)[AF-25H]

販売価格はお問い合わせください。

剛性が高くゆがみの少ないアルミフレームを採用。
70kgの大型扉でもスムーズに開閉できるガラス引戸。


【特徴】
●施工性に優れ、美観にもこだわったガラス引戸です。
●堅牢な上レールと精巧なローラーにより、70kgの扉質量でも驚くほどスムーズに開閉します。
●アルミフレームは肉厚で頑丈なためゆがみにくく、AF-25にしかできない大型扉が製作できます。
●縦・横フレームおよび中桟とも、断面は斜めにカットしたシンプルなデザインで、ほこりが溜まりにくい
  構造です。
●アルミフレーム内側の面材は、強化ガラス、合わせガラス、樹脂板など、お客様のお好みで自由に
  アレンジいただけます。


【仕様】
●最大ドアサイズ:幅1,600mm×高さ3,000mm(※中桟無しの場合、幅900mm×高さ2,200mmまで)
●ガラス厚:5、6mm
●耐荷重:70kg(ドア1枚当たり、中桟などのフレームを含む)
●1〜4枚ドア仕様(天井付け・壁付け・天井埋め込み、壁付けは1枚ドアのみ)

【注意】
●扉幅900mm、扉高さ2200mmのいずれかを超える場合は、必ず中桟が入ります。
  中桟追加例は、下記の【中桟】をご参照ください。
上ストッパーと戸当りは必ず使用してください。

【参考動画】



【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp


PDFファイル/約100KB    エクセルファイル/約281KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。


【納まり寸法図】
クリックで商品表へ

先頭に戻る


【中桟】

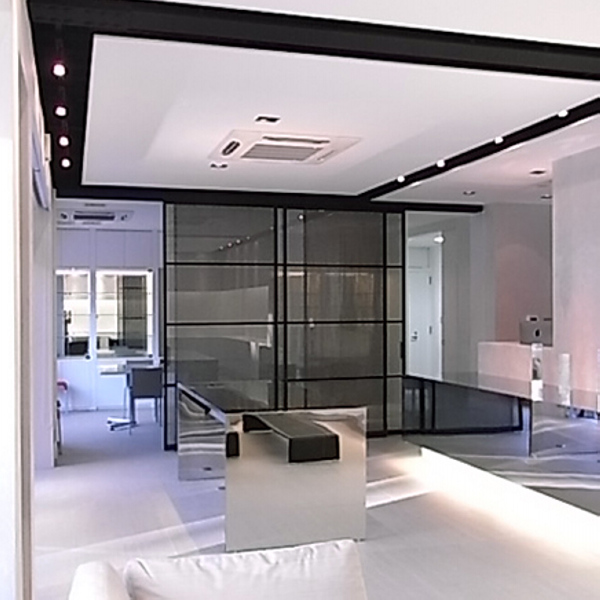

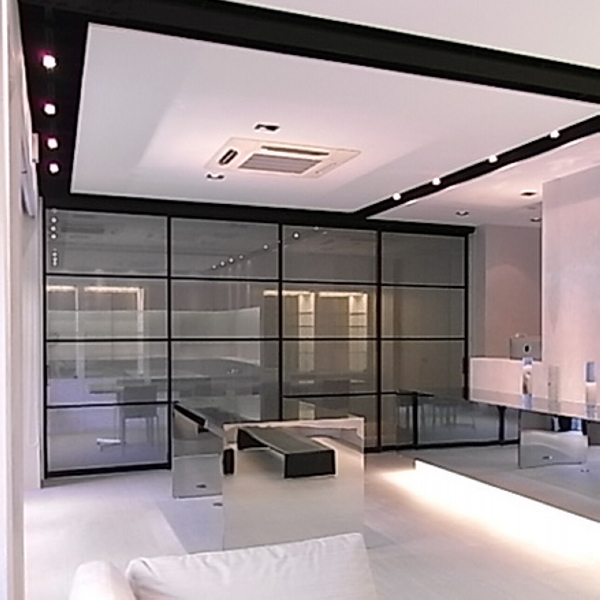

【施工例(中桟1本)】



先頭に戻る

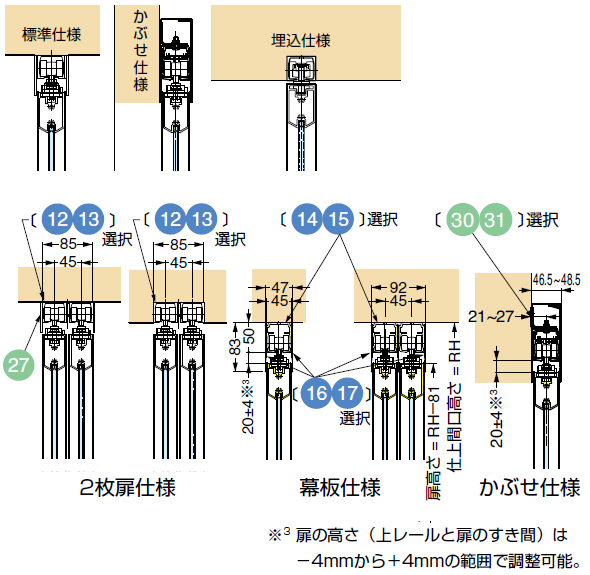

【上レール取付例】

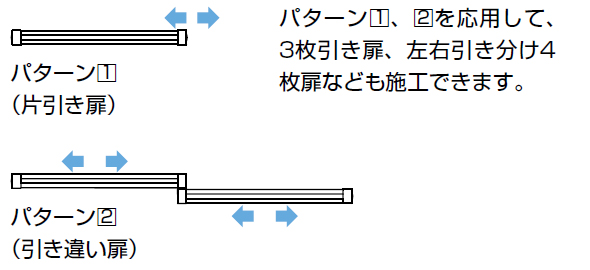

【施工例パターン】





(↑クリックで拡大します。)

先頭に戻る

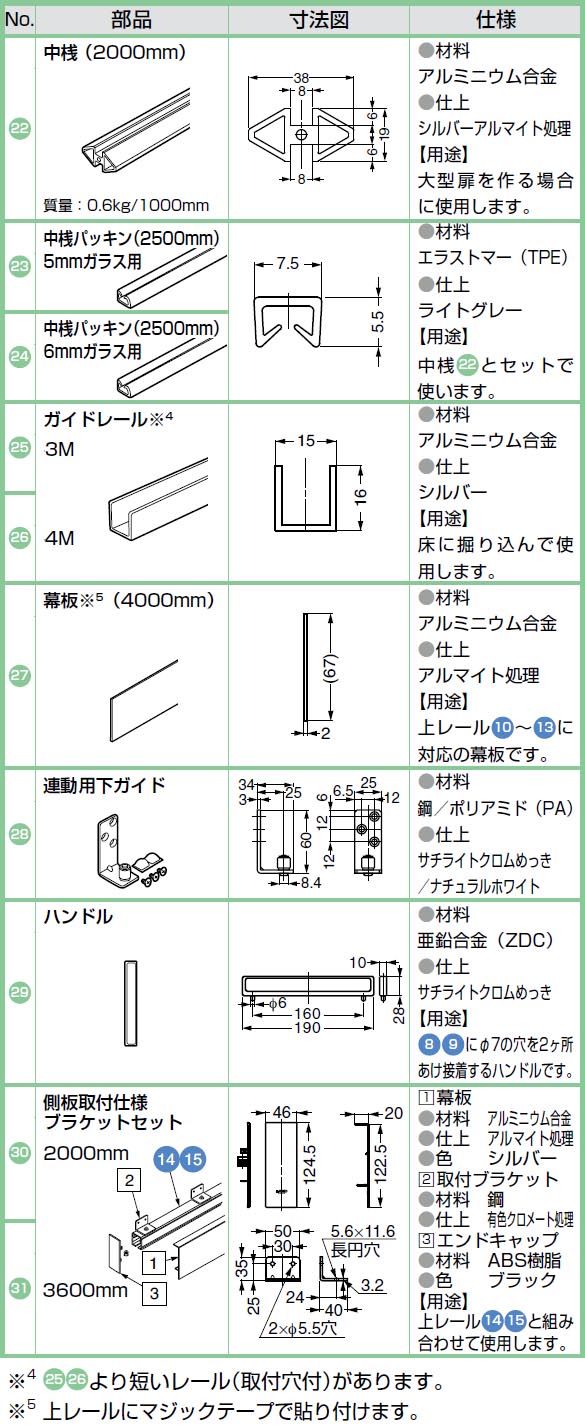

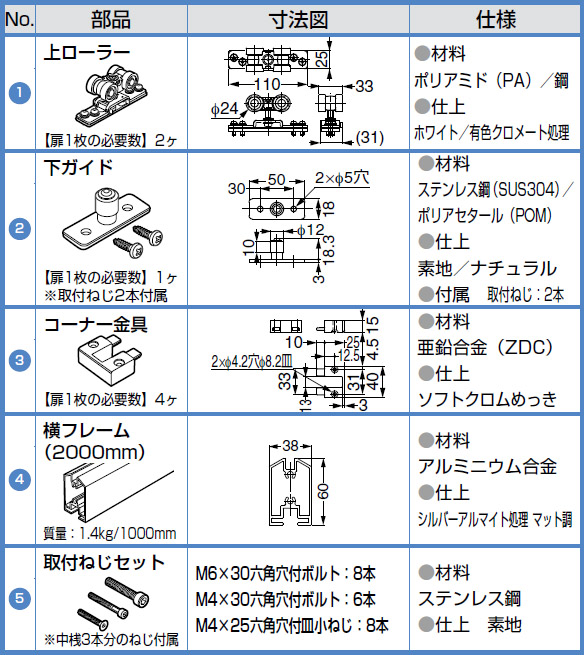

【上ローラー、下ガイド、コーナー金具、横フレーム類】

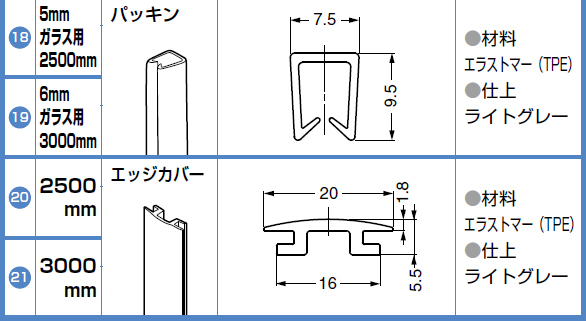

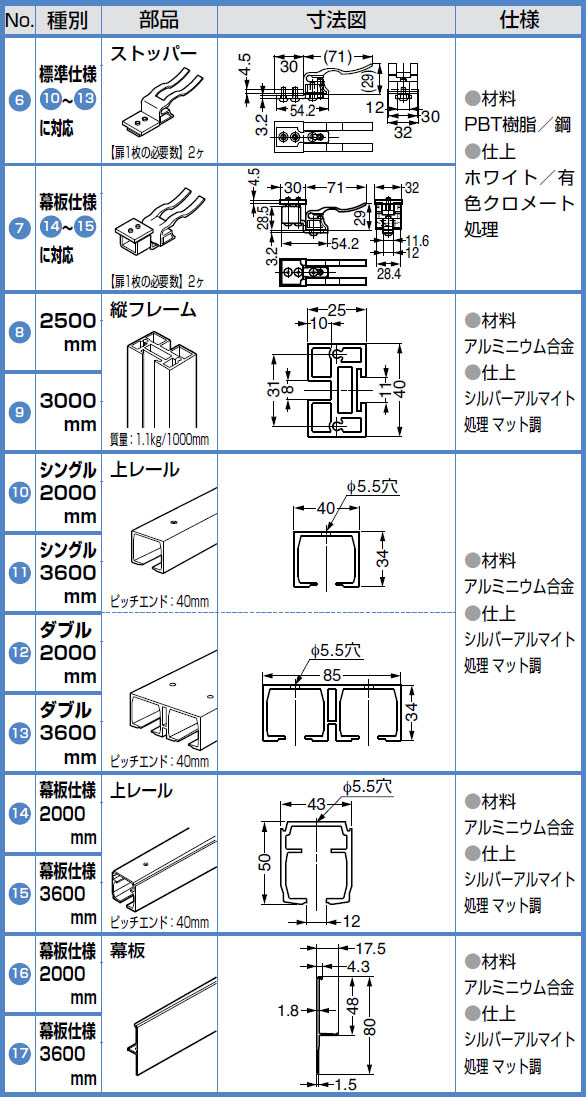

【ストッパー、縦フレーム、上レール、幕板類】


先頭に戻る



【オプション】


ハンドル

(↑クリックで拡大します。)

先頭に戻る


【展示場のご案内】
当製品を実際にご覧になりたい方は、下記 へご来場ください。
スガツネ工業(株) 東京ショールーム
〒101-0032 東京都千代田区岩本町2-5-10
TEL:03-3864-1122
営業時間:9:00am〜19:00pm
営業日:営業カレンダー
http://www.sugatsune.co.jp/showroom/tokyoshow.php

(↑クリックで拡大します。)

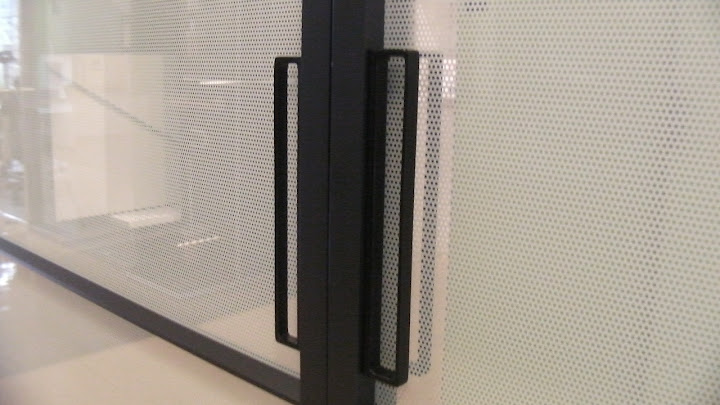

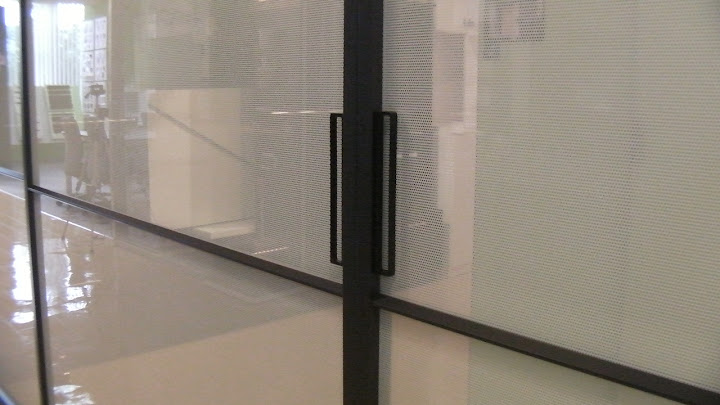

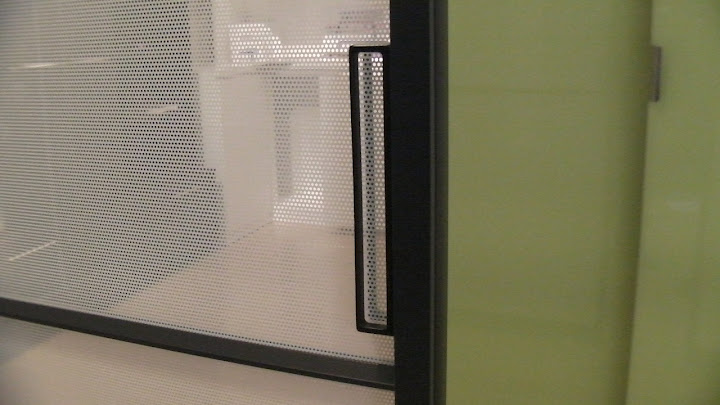

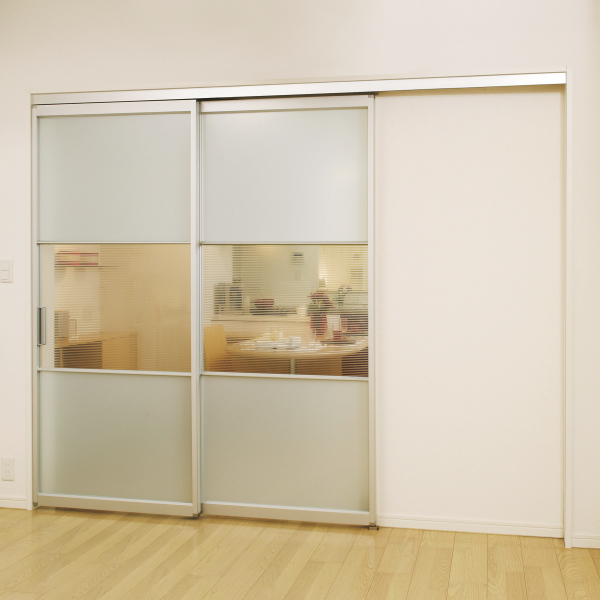

他の写真
(画像をクリックすると大きく見られます)

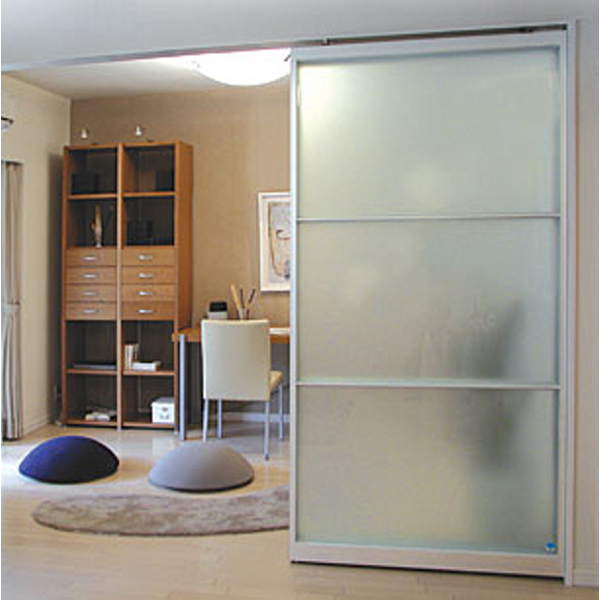

ショールーム写真
(画像をクリックすると大きく見られます)

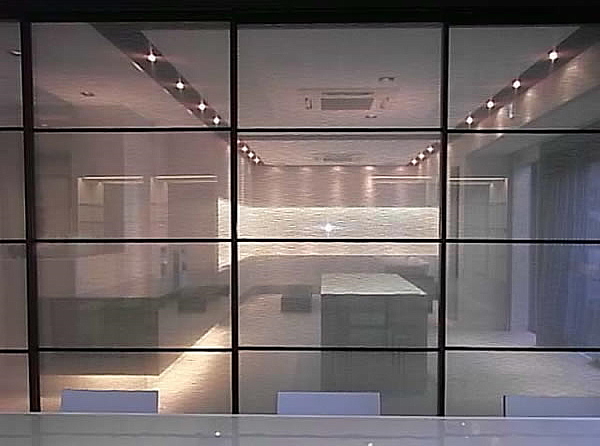

ショールーム写真
(画像をクリックすると大きく見られます)
ショールーム写真
