ガラスドア(引き戸) サイレントアルフレックス80[Silent Aluflex 80]

販売価格はお問い合わせください。

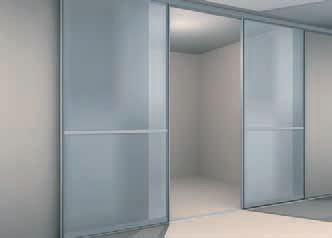

高さ3mの大型ガラスドアにも対応できるアルミフレーム!
本格的な下レール方式の大型、重量ガラスドアです。
肉厚のあるアルミフレームにより、高さ3mのドアも可能な高級外車のような室内ドアです。
アルミフレーム、上下レールを指定サイズでカットし、そこに強化ガラス(面材)を組み込んで納品させていただきます。
金物はドイツ製輸入品です。


信頼あるエアダンパーシステム
アルミフレーム引戸 サイレントアルフレックス80

・指定サイズカットされたアルミフレーム引戸で、オプションのソフトクローズダンパーを組み合わせると、
 引戸は閉まる手前でブレーキがかかり、ゆっくりと静かにしまります。
ソフトクローズダンパーを採用しているので液漏れなどによる汚れの心配がなく、安全です。
・ウォークインクローゼットや間仕切りに使用する一般的な引き違いシステムの他に、上下レールを直角に
 組み合わせて空間を間仕切る
ことができます。

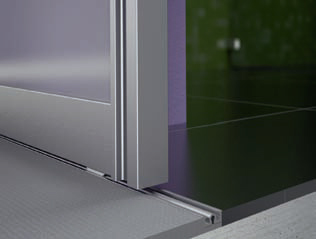

・下部レールは 床面取付タイプ床埋込みタイプ の2種類から選択できます。
床面取付タイプはシングル、ダブル、トリプルレールの3種類、床埋込みタイプはシングル、ダブルレールの
 2種類があります。

床面取付タイプ(下部シングルレール) 床埋込みタイプ(下部シングルレール)


【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@glass-door.jp


PDFファイル/約100KB    エクセルファイル/約650KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。

【仕様】
扉重量:80kg以下
特徴:ソフトクローズダンパー(オプション)を組み合わせることで引戸が静かに
     ゆっくりと閉められます。
扉高さ:3000mm以下
扉幅:500-1500mm
面材:木、ガラス、ミラー
面材厚:ガラス・ミラーの場合:6mm,8mm、木の場合:8mm,10mm
高さ調整:下部ローラーにて-5/+10mm
取付:アルミフレーム・上部ガイドレール:ネジ止め、下部レール:埋込みまたは接着固定
材質:下部ランニングギア・軸:スチール、上部ガイドローラー:プラスチック


部材明細(引戸1枚当たり)
アルミフレーム(1式)、上部ガイドローラー(2個)、ドアストッパー(1個)、
フレームコーナー部取付ネジ(4個)、下部ランニングギア(2個)、
ブレ止めプロファイル(面材厚6,8mmのみ)(1式)



引戸システムのバリエーション

先頭に戻る


【納まり寸法図】
下部レールを床表面に取付ける場合(床面取付タイプ)



※ソフトクローズダンパーは全てのタイプの上部ガイドレールと組み合わせられます。

下部レールを床に埋込んで取付ける場合(床埋込みタイプ)


横断面図

先頭に戻る


【ドアサイズ計算方法】
高さ(H)


幅(アウトセットタイプ)


幅(インセットタイプ)



アウトセットタイプ インセットタイプ

面材サイズ


桟の取付寸法図
桟の長さ = アルミフレーム扉幅 - 68mm

仕切桟取付断面

ソフトクローズダンパー(オプション)
アルミフレーム上部フレームにダンパーユニット、ブラケットを上部ガイドに取付けると、
引戸が閉まる手前でダンパー機能が働いてゆっくりと閉まります。
扉重量に応じて15kg以下、35kg以下、50kg以下の3タイプのソフトクローズダンパーがあります。



先頭に戻る


【部品リスト】
シングルタイプ


ダブル・トリプルタイプ




取付例

防塵ブラシ エンドカバーブラケット

先頭に戻る

他の写真
(画像をクリックすると大きく見られます)
コーナー取付タイプ
(画像をクリックすると大きく見られます)
壁取付タイプ
